Pourquoi les roulements haute performance sont-ils toujours fabriqués avec des billes de nitrure de silicium?
Une analyse complète de la technologie de billes céramiques Si₃N₄ - la percée de la science des matériaux alimentant les broches aérospatiales, les équipements de semi-conducteurs et les machines de précision de nouvelle génération.............
Science des matériaux Technologie d’incidence Ingénierie de précision
Introduction: la révolution céramique dans la technologie des roulements
Alors que les systèmes mécaniques modernes poussent sans relâche vers des vitesses plus élevées, des tolérances plus serrées et une durée de vie plus longue, les éléments de laminage en acier traditionnels sont de plus en plus confrontés aux contraintes de frottement, d’usure et de chaleur. La réponse sur laquelle les principaux ingénieurs de l’aérospatiale, de la fabrication de semi-conducteurs et de l’usinage de précision ont convergé est remarquablement cohérente:Nitrure de silicium (Si₃N₄) billes céramiques.
Les billes en nitrure de silicium — souvent désignées sous le nom de billes en céramique Si₃N₄ — sont maintenant largement reconnues comme le composant critique des systèmes de roulement à haute performance et des applications d’ingénierie de précision. Leur combinaison unique de propriétés des matériaux résout des problèmes qu’aucun alliage métallique ne peut résoudre simultanément. Cet article fournit un examen technique approfondi de exactementPourquoi?Ces sphères en céramique sont devenues l’étalon or.
Que sont les boules en céramique au nitrure de silicium (Si₃N₄)?
Le nitrure de silicium est une céramique technique avancée composée d’atomes de silicium et d’azote liés par de fortes liaisons covalentes dans une microstructure cristalline dense. Contrairement aux céramiques conventionnelles (telles que l’alumine ou la zirconie), le nitrure de silicium présente un équilibre extraordinaire de ténacité mécanique, de résistance aux chocs thermiques et d’inertie chimique — ce qui le rend particulièrement adapté aux applications dynamiques à contraintes élevées comme les roulements à éléments de roulement.
Dans les applications de roulement, les balles Si₃N₄ sont les plus couramment utilisées dansRoulements hybrides- un design qui associe des éléments roulants en céramique avec des courses en acier ou en céramique. Cette configuration tire parti des meilleurs attributs des deux matériaux, optimisant les performances tout en maintenant la rentabilité et l’intégrité structurelle.
Expansion des connaissances: Grades de billes en céramique
Les billes de nitrure de silicium sont fabriquées selon des qualités de précision définies par les normes ISO 3290 et ANSI/ABMA. Les qualités communes incluent:
Grade 3 / Grade 5:Ultra-précision — utilisé dans les broches de machines-outils et les gyroscopes aérospatiaux (sphéricité ≤ 0,08 μm)
10e année:Haute précision - standard pour les roulements de moteur à grande vitesse et les dispositifs médicaux
16e - 25e année:Précision générale — convient aux applications automobiles et industrielles
Plus le numéro de grade est bas, plus la tolérance dimensionnelle est étroite et plus la qualité de finition de surface est élevée, ce qui a un impact direct sur les vibrations, le bruit et la durée de vie des palier.
Anatomie d’un roulement hybride avec balles Si₃N₄

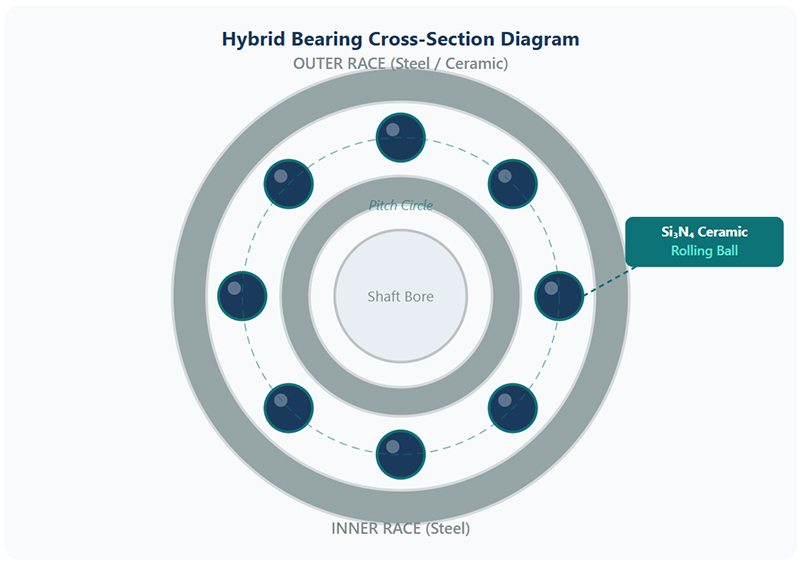

Figure 1 — vue transversale d’un roulement hybride montrant des billes en céramique Si₃N₄ placées entre des segments intérieurs et extérieurs en acier, maintenues par une cage de précision le long du cercle de tangage.
Six propriétés définissant des billes de nitrure de silicium
La prédominance du nitrure de silicium dans les applications de paliers à haute performance n’est pas accidentelle. Il provient d’une rare La convergence de six propriétés matérielles qui, ensemble, créent un élément de roulement inégalé par toute alternative métallique.
① faible densité & Force centrifuge réduite
Le nitrure de silicium a une densité d’environ3,2 g/cm³, ce qui est approximativement40% moins cherQue celui de l’acier de roulement (7,85 g/cm³). Cette réduction de poids spectaculaire a de profondes implications pour la rotation à grande vitesse:
force centrifuge réduite:Des billes plus légères exercent beaucoup moins de force sur la course extérieure à régime élevé, réduisant ainsi les contraintes de contact et l’usure de la piste.
friction inférieure & génération de chaleur:Avec une pression de contact diminuée, les pertes par frottement diminuent considérablement, ce qui permet aux roulements de fonctionner plus refroidissant et plus efficacement.
Vitesses réalisables plus élevées:La limite de vitesse (valeur dn) des roulements hybrides avec des billes Si₃N30-50% plus élevéQue les équivalents tout acier.
Mouvement plus doux & stabilité:Une inertie plus faible signifie une réponse d’accélération/décélération plus rapide et une réduction des vibrations - critiques pour les systèmes de mouvement de précision.
Aperçu technique:Dans un roulement de broche fonctionnant à 30 000 tr/min, la force centrifuge sur une bille d’acier peut dépasser 200 N, en la pressant fortement contre le chemin de roulement extérieur. Une boule Si₃N₄ équivalente ne génère que ~120 N dans des conditions identiques - une réduction de 40% qui se traduit directement par une augmentation de la température plus faible et une durée de vie à la fatigue prolongée.
② dureté exceptionnelle & résistance à l’usure
Le nitrure de silicium atteint une dureté Vickers deHV De 1600-1800(environ HRA 91-93), dépassant sensiblement celui de l’acier trempé pour paliers (HV De 700 à 800). Cette dureté extrême, combinée avec le material' s la microstructure dense et la liaison covalente forte, fournit:
Résistance à l’abrasion exceptionnelle:Les balles si ₃N₄ conservent leur géométrie et leur finition de surface sur des millions de cycles, même sous des charges de contact élevées.
Résistance supérieure à la fatigue de surface:Le matériau résiste à l’écaillage et aux micro-piqûres qui limitent généralement la durée de vie des billes d’acier.
Résistance de déformation:Même sous de lourdes charges statiques ou dynamiques, les billes en céramique résistent beaucoup mieux au brinelling (indentation permanente) que l’acier.
Performance sous lubrification marginale:Si₃N₄' La dureté inhérente et le faible coefficient de frottement permettent aux roulements de fonctionner en toute sécurité même lorsque l’épaisseur du film de lubrifiant est sous-optimale.
Connaissances étendues:L’usure réduite prolonge non seulement la durée de vie des roulements (souvent de 3 à 10 fois par rapport aux roulements tout en acier), mais minimise également la production de particules de débris d’usure. Dans les environnements de salle blanche tels que la fabrication de plaquettes semi-conducteurs, le fonctionnement sans particules est une exigence non négociable - faisant de Si₃N₄ le seul choix viable.
③ stabilité thermique supérieure & Performance
La gestion thermique est l’un des défis les plus critiques dans les applications d’incidence à grande vitesse et de haute précision. Le nitrure de silicium excelle dans ce domaine grâce à de multiples mécanismes:
Rétention de résistance à haute température:Si₃N₄ maintient sa résistance mécanique à des températures allant jusqu’à1000°C, bien au-delà de la limite de ~150°C de l’acier standard d’incidence.
Faible coefficient de dilatation thermique (CTE):À ~3.2. - × 10⁻⁶ /K, Si₃N#39; s CTE est environ un quart de celui de l’acier (~12 × 10⁻⁶ /K). Cela signifie que les billes se dilatent au minimum avec l’augmentation de la température.
Dégagement constant d’incidence:La faible dilatation thermique aide à maintenir un dégagement interne précis sur de larges plages de température, empêchant les changements de précharge thermique qui causent des grippages ou une perte de précision.
Excellente résistance aux chocs thermiques:Contrairement à de nombreuses céramiques, Si₃N₄ peut résister à des changements de température rapides sans fissuration - essentiel pour les applications nécessitant un cycle thermique.
Contexte d’application:Dans les broches de machines-outils CNC à grande vitesse, la température des roulements peut augmenter de 40 à 60°C au-dessus de la température ambiante pendant la coupe lourde. Les billes d’acier se dilatent de manière significative, augmentant la précontrainte et accélérant l’usure dans un cycle d’auto-renforcement. Les balles si ₃N₄, qui s’élargissent beaucoup moins, brisent cette boucle de fugue thermique — en maintenant la précision et en prolongeant considérablement la durée de vie de la broche.
④ résistance à la Corrosion & inertie chimique
Contrairement à l’acier pour palier, qui est intrinsèquement sensible à l’oxydation et aux attaques chimiques, le nitrure de silicium est fondamentalement chimiquement inerte dans la plupart des environnements d’exploitation:
Aucune rouille ou oxydation:Si₃N₄ ne se corrode pas lorsqu’il est exposé à l’humidité, à l’humidité, aux liquides de refroidissement à base d’eau ou à des environnements salins.
Résistance aux produits chimiques agressifs:Le matériau résiste à l’exposition aux combustibles, aux solvants, aux acides et aux solutions alcalines qui dégraderaient rapidement les éléments porteurs en acier.
Compatibilité lubrifiant:Si₃N₄ est compatible avec pratiquement tous les lubrifiants pour roulements (graisses, huiles et films solides) sans interaction chimique.
Durée de vie prolongée dans des environnements contaminés:Les roulements avec des billes en céramique peuvent fonctionner de manière fiable dans des environnements où l’humidité ou la contamination chimique détruirait rapidement les roulements tout en acier.
⑤ isolation électrique & Protection actuelle perdue
Le nitrure de silicium est un isolant électrique naturel d’une résistance diélectrique excédant15 kV/mm....... Cette propriété est de plus en plus importante dans les systèmes électromécaniques modernes:
Empêche les piqûres électriques (dommages EDM):Dans les moteurs à fréquence variable (VFD) et les groupes motopropulseurs de véhicules électriques, des courants parasites peuvent s’arc à travers les contacts de roulement, provoquant des micro-cratères sur les chemins de roulement. Les balles si ₃N₄ bloquent entièrement ces courants.
Élimine le besoin de roulements isolés:L’utilisation de billes en céramique assure une isolation électrique, ce qui élimine le besoin de revêtements ou de manchons d’isolation supplémentaires pour paliers.
Critique pour les applications EV et générateur:Comme les véhicules électriques et les éoliennes prolifèrent, les dommages électriques des paliers sont devenus un mode de défaillance de premier plan — un mode que les roulements hybrides Si₃N₄ résolvent avec élégance.
Tendance de l’industrie:La croissance rapide des véhicules électriques a fait des piqûres électriques l’un des modes de défaillance des paliers supérieurs des moteurs de traction. Les équipementiers, dont Tesla, BYD et les principaux fournisseurs de niveau 1, ont largement adopté les roulements hybrides Si₃N₄ comme solution standard pour les systèmes de roulements de moteurs EV.
⑥ fabrication de précision & qualité de Surface
La performance de toute bille de roulement est finalement déterminée par la précision avec laquelle elle est fabriquée. Les billes de nitrure de silicium bénéficient de technologies de traitement de pointe:
Traitement avancé de poudre:Les poudres Si₃N₄ de grande pureté avec des distributions granulométriques contrôlées assurent une densité corporelle verte uniforme et un comportement de frittage cohérent.
Pressage isostatique chaud (HIP):Le frittage des hanches à des températures supérieures à 1700°C sous une pression d’azote élevée produit des microstructures entièrement denses et sans pores, essentielles pour les billes porteuses résistantes à la fatigue.
Meulage de précision à plusieurs étapes:Les étapes séquentielles de meulage grossier, fin et super-fini réalisent la sphéricité dans0,05 à 0,15 μmEt rugosité de surface Ra ci-dessous0,01 μm.
Avantages qui en résultent:La sphéricité ultra-élevée et la finition de surface ressemblant à un miroir minimisent les vibrations, réduisent le bruit, et assurent des performances de roulement très cohérentes - répondant aux exigences strictes des systèmes de contrôle de roulement et de mouvement de précision.
Si₃N₄ vs. roulement acier: comparaison de propriétés

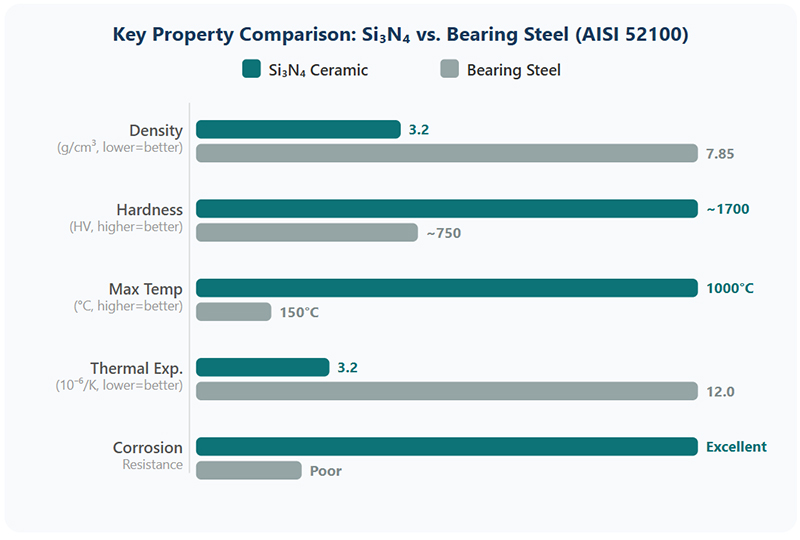

Figure 2 — comparaison Quantitative des propriétés des matériaux clés entre la céramique au nitrure de silicium (Si₃N₄) et l’acier à roulement conventionnel (AISI 52100). Si₃N₄ présente des avantages évidents dans chaque mesure critique de performance des roulements.
| La propriété | Si₃N₄ céramique | Acier de roulement (52100) |
|---|
| densité | 3,2 g/cm³ | ³ de 7,85 g/cm |
| Dureté (HV) | 1600-1800 | 700-800 |
| Module élastique (GPa) | 310 | 210 |
| CTE (10⁻⁶/K) | 3.2 | Taux de chômage 12,0 |
| Max Temp de fonctionnement | 1000°C | ~150°C |
| Isolation électrique | ✓ isolant | ✗ conducteur |
| Résistance à la Corrosion | Excellent | pauvre |
| La vie typique d’incidence | 3-10× plus long | Référence de base |
Comment fonctionnent les billes Si₃N₄ dans les roulements hybrides
Les billes de nitrure de silicium sont le plus souvent déployées dansconfigurations hybrides de roulement- une philosophie de conception qui combine des éléments de roulement en céramique avec des races intérieures et extérieures en acier (ou parfois en céramique). Cette approche saisit stratégiquement les avantages des deux systèmes de matériaux:
Les balles si ₃N₄ fournissent:
● faible masse & faible force centrifuge
● dureté extrême & résistance à l’usure
● isolation électrique
● stabilité thermique
● immunité à la Corrosion
Les courses d’acier fournissent:
● ténacité structurelle & résistance aux chocs
● fabrication rentable
● montage éprouvé & normes adaptées
● compatibilité avec les boîtiers existants
● chaînes d’approvisionnement établies
Le résultat est un roulement qui offre une capacité de vitesse considérablement améliorée, une plus longue durée de vie en fatigue, des intervalles d’entretien réduits et une plus grande fiabilité — tout en restant compatible avec les boîtiers de roulement, les arbres et les procédures d’installation standard. cetteAmélioration des performances drop-inEst une raison clé de l’adoption rapide des roulements hybrides à travers les industries.
Expansion des connaissances: pourquoi pas des roulements entièrement céramiques?
Bien que les roulements entièrement céramiques (boules Si₃N cardboard + Si₃N cardboard races) existent pour des environnements extrêmes (par exemple, fours à haute température, immersion chimique profonde), ils sont nettement plus coûteux, plus cassants sous charge d’impact et nécessitent des techniques de montage spécialisées. Pour la grande majorité des applications à hautes performances, la configuration hybride offre un équilibre optimal entre performance, fiabilité et coût.
Domaines d’application: où Si₃N₄ Bearing Balls Excel

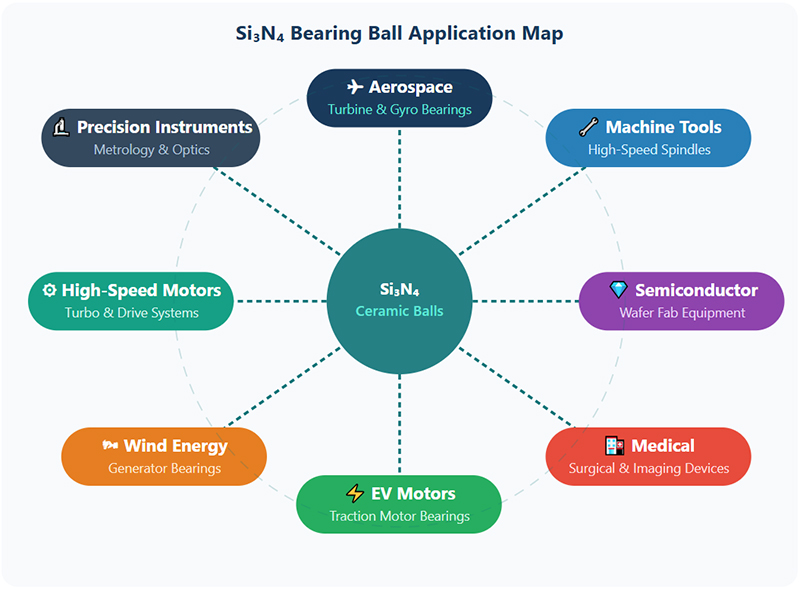

Figure 3 — paysage d’application des billes de roulement en céramique Si₃N₄ dans les principales industries à haute performance. Chaque secteur s’appuie sur une combinaison différente de nitrate de silicium et#39; s avantages matériels uniques.
Roulements aérospatiaux
Les turbines à gaz, les pivots gyroscopiques et les roues à réaction satellitaires exigent des roulements qui fonctionnent à des vitesses et des températures extrêmes sans entretien — un rôle que remplissent uniquement les roulements hybrides Si₃N₄.
Broches de machines-outils
Les broches CNC à grande vitesse fonctionnant entre 20 000 et 40 000 RPM s’appuient sur les billes Si₃N₄ pour une croissance thermique réduite, permettant une précision d’usinage au niveau nanométrique pendant les séries de production prolongées.
Équipement de semi-conducteurs
Les robots de manipulation de plaquettes, les polisseurs CMP et les étapes de lithographie nécessitent des roulements sans particules et compatibles avec les salles blanches. Si₃N₄' La production minimale de débris d’usure en fait le choix par défaut.
Moteurs de véhicules électriques
Les moteurs de traction EV fonctionnant entre 15 000 et 20 000 tr/min avec des courants parasites induits par le VFD ont besoin de la capacité combinée de vitesse et d’isolation électrique que seuls les roulements hybrides Si₃N₄ fournissent.
La Convergence: pourquoi aucun autre matériau ne rivalise
Individuellement, chacune des propriétés discutées ci-dessus représente un avantage significatif. Mais la vraie raison haute performance roulements "always" utiliser des billes de nitrure de silicium est leconvergence- aucun autre matériel d’incidence ne livre simultanément:
Densité inférieure de 40%
Permet un régime plus élevé
2× plus dur que l’acier
Usure minimale pendant la durée de vie
Stable à 1000°C
Pas d’emballement thermique
Zéro Corrosion
Fonctionne dans n’importe quel environnement
Isolation complète
Bloque les dégâts EDM
Précision submicronique
Ultra-basse vibration
Les céramiques alternatives - telles que la zircone (ZrO₂) ou l’alumine (Al₂O₃) - peuvent correspondre à une ou deux de ces propriétés mais ne sont pas satisfaisantes dans d’autres. La zircone, par exemple, a une résistance à la rupture plus élevée, mais une densité significativement plus élevée et une dureté plus faible. L’alumine est plus dure que l’acier mais a une mauvaise ténacité à la rupture et une résistance aux chocs thermiques inférieure. Seul le nitrure de siliciumPaquet completRequis pour les applications d’incidence les plus exigeantes.
Conclusion: l’avenir de la technologie des roulements est en céramique
Les billes de nitrure de silicium intègrent une synergie unique de faible densité, dureté exceptionnelle, résistance à l’usure supérieure, stabilité thermique exceptionnelle, résistance à la corrosion inhérente et isolation électrique - des propriétés qu’aucun matériau de roulement métallique ne peut simultanément fournir. Ces caractéristiques en font un choix sans équivoque pour les roulements à haute performance et les applications d’ingénierie de précision.
Alors que les industries continuent d’exiger des vitesses de rotation plus élevées, des tolérances plus serrées, des intervalles d’entretien plus longs et un fonctionnement dans des environnements de plus en plus difficiles, le rôle des billes en céramique de nitrure de silicium ne fera que devenir plus central. De la révolution des véhicules électriques à la propulsion aérospatiale de nouvelle génération, de la fabrication de semi-conducteurs à la robotique médicale avancée - les billes de roulement Si₃N₄ ne sont pas seulement une option. Ils sont la norme.
La question n’est plus" pourquoi utiliser des billes de nitrure de silicium?"- il est" pourquoi utiliseriez-vous autre chose?"
Questions fréquemment posées
Q: qu’est-ce qu’un roulement hybride?
Un roulement hybride utilise des éléments de roulement en céramique (généralement des billes Si₃N₄) combinés à des courses intérieures et extérieures en acier. Cette conception saisit les avantages de performance de la céramique tout en maintenant la ténacité structurelle et la rentabilité des chemins de roulement en acier.
Q: combien de temps durent les roulements hybrides Si₃N₄ par rapport aux roulements tout acier?
Dans les applications rapides typiques, les roulements hybrides avec des billes de nitrure de silicium atteignent 3 à 10 fois la durée de vie à la fatigue des roulements tout en acier équivalents. L’amélioration exacte dépend des conditions de fonctionnement, y compris la vitesse, la charge, la lubrification et la température.
Q: les boules en céramique Si₃N₄ sont-elles fragiles? Peuvent-ils supporter des charges d’impact?
Alors que les céramiques sont par nature moins ductiles que les métaux, le nitrure de silicium a la ténacité la plus élevée parmi les céramiques techniques courantes (~6-7 MPa·m1/2 1/2 1/2). Dans les configurations de roulement hybrides, les courses en acier absorbent la plupart de l’énergie d’impact, ce qui rend les billes Si₃N₄ bien adaptées aux charges dynamiques rencontrées dans le fonctionnement normal des roulements.
Q: pourquoi les balles Si₃N₄ sont-elles préférées pour les roulements à moteur de véhicules électriques?
Les moteurs de traction des véhicules électriques utilisent des variateurs à fréquence variable (VDF) qui génèrent des courants électriques parasites. Ces courants peuvent passer à travers les contacts des paliers en acier, causant des piqûres d’usinage par décharge électrique (EDM) et une défaillance prématurée. Les balles si ₃N₄ sont électriquement isolantes, bloquant complètement ces courants nocifs tout en permettant les régimes élevés requis par les moteurs électriques modernes.
Q: les roulements hybrides Si₃N₄ peuvent-ils être utilisés comme remplacements directs pour les roulements en acier standard?
Oui. Les roulements hybrides sont fabriqués selon les mêmes normes dimensionnelles (ISO 15, ISO 492) que les roulements conventionnels. Ils partagent des diamètres d’alésage, des diamètres extérieurs et des largeurs identiques, ce qui en fait des remplacements de remplacement qui ne nécessitent aucune modification aux boîtiers ou aux arbres existants.
