Au-delà de l’amélioration progressive: un changement de paradigme
Pendant des décennies, l’avancement du nitrure de silicium a suivi une trajectoire prévisible: optimiser les auxiliaires de frittage, affiner la morphologie des grains, améliorer la densité. Ces gains progressifs ont permis de produire des matériaux fiables et performants, mais ils approchent des limites asymptotiques. La prochaine décennie appartient àinnovations qui changent les paradigmesQui redéfinissent fondamentalement ce que Si₃N₄ peut faire.
Cet article synthétise la recherche de pointe, les feuilles de route de r & D industrielle et les déploiements commerciaux émergents pour cartographie les cinq tendances convergentes qui définiront les céramiques structurelles avancées Si₃N₄ jusqu’en 2035. Chaque tendance représente non seulement une amélioration technique, mais une expansion du matériel et#39; s dans des domaines considérés auparavant comme impossibles.
Tendance 1: conception de l’enveloppe de Grain par nanoingénierie
La phase de délimitation des grains a historiquement été Si₃N#39; s Achilles' Talon: le maillon le plus faible pour la corrosion, le fluage et la conductivité thermique. La science des matériaux de nouvelle génération transforme cette responsabilité en uneCaractéristique nano-architecturale designableGrâce à une chimie précise d’oxyde de terres rares et une cinétique contrôlée de dévitrification.

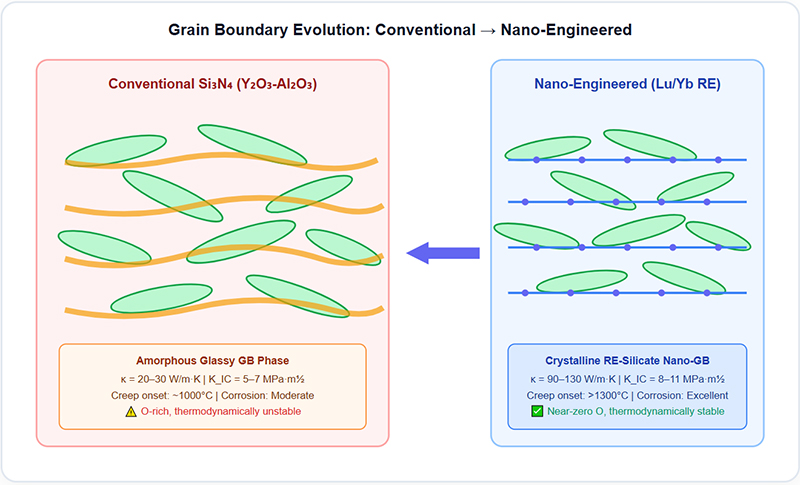

Diagramme 1: évolution de l’architecture des limites de Grain Si₃N₄
Chimie des oxydes de terres rares lourdes
Le lutétium (Lu₂O₃) et l’ytterbium (Yb₂O₃) ont des rayons ioniques plus petits que l’yttrium, produisant des silicates à grains cristallins (Lu₂Si₂O l, Yb₂Si₂O l) avecpoints de fusion plus élevés (>1900°C), faible diffusivité de l’oxygène, et transmission supérieure de phonon. Cela augmente simultanément la résistance au fluage de 200°C et la conductivité thermique de 3 à 4 fois par rapport au verre Y-Al-Si-O-N conventionnel.
Optimisation des propriétés doubles
Historiquement, la ténacité et la conductivité thermique étaient inversement corrélées dans Si₃N₄. Nano-engineered GB brise ce compromis: les limites de RE-silicate cristallin fournissentLes deuxTrempage par fissure et déflexion (par inadéquation élastique à des interfaces cohérentes)Et en plustransport efficace du phonon (via la structure cristalline commandée). Cela permet des solutions monomatériaux pour des applications nécessitant auparavant des conceptions composites.
Tendance 2: fabrication Additive de géométries complexes Si₃N₄
Silicium nitri' La dureté extrême rend l’usinage soustractif prohibitif pour les géométries complexes. La fabrication additive (AM) démonte cette barrière, permettantproduction en forme de réseau d’architectures précédemment infabricablesTout en réduisant les délais de livraison de quelques mois à quelques semaines.
Deux approches AM atteignent la maturité commerciale pour Si₃N₄:Fabrication de céramique à base de lithographie (LCM/SLA)Offre une résolution inférieure à 50μm pour les composants de précision tels que les rotors de micro-turbine et les échangeurs de chaleur de réseau;Liant JettingPermet la production à plus grande échelle de filtres poreux, de supports catalyseurs et de supports structuraux optimisés par la topologie. Les deux nécessitent des protocoles spécialisés de désenclage et de post-traitement GPSN pour atteindre >99% densité théorique.
Connaissance approfondie: le Point d’inflexion des coûts
Pour les roulements simples et les bagues d’étanchéité, le traitement conventionnel reste moins cher. Mais pour les composants avec canaux internes, refroidissement conformal, ou l’optimisation de topologie organique, AM réduit le coût total deDe 40 à 60%En éliminant les opérations de meulage au diamant, EDM et CNC multi-axes. Les analystes du secteur projettent que les composants Si₃N₄ produits par am atteindront 15-20% du volume total du marché d’ici 2032.
Tendance 3: substrats à conductivité thermique ultra-élevée pour l’électronique de puissance
La transition mondiale vers les véhicules électriques, les énergies renouvelables et la modernisation du réseau crée une demande sans précédent pour les substrats électroniques de puissance qui peuvent gérerTempératures plus élevées, densités de puissance plus élevées et fréquences de commutation plus rapides....... Si₃N₄ émerge comme matériau de substrat définitif pour les modules de puissance SiC et GaN de nouvelle génération.
Substrats compatibles active Metal brasing (AMB) Si₃N₄ avec conductivité thermique de90-130 W/m·KCombinez les performances thermiques d’aln avec une résistance à la rupture 3× plus élevée et une fiabilité de cycle thermique supérieure. Contrairement au cuivre à liaison directe (DBC) sur l’alumine, AMB-Si₃N₄ survit à 30 000 cycles thermiques (-40°C à +200°C) sans délamination de cuivre ni crackage céramique, ce qui permet aux onduleurs compacts et à haute fiabilité qui définissent les chaînes de transmission EV modernes.
Inverseurs de Traction EV
Les modules SiC MOSFET à la température de jonction de 200°C exigent des substrats correspondant à SiC CTE (3,2 ppm/K) tout en extrayant 50+ kW/L de flux de chaleur. Si₃N₄ AMB permet un volume d’onduleur inférieur de 30% par rapport à AlN-DBC, étendant directement l’autonomie du véhicule.
Solaire & inverseurs éoliens
Les onduleurs à échelle utilitaire exigent une fiabilité de champ de 25 ans sous le cycle thermique extérieur. Les substrats si ₃N₄ AMB éliminent les échecs de fatigue de soudure qui affectent l’alumine DBC dans les onduleurs à chaîne 1500V, réduisant le LCOE de 2 à 4%.
Stations de recharge rapides
Les chargeurs rapides cc de 350 à 800 kW génèrent des charges thermiques transitoires extrêmes. Si₃N₄' La combinaison d’une ténacité élevée et d’une ténacité élevée empêche la rupture du substrat pendant des transitoires rapides de charge qui fissent des substrats AlN fragiles.
Tendance 4: élargir les frontières dans l’aérospatiale et la mobilité électrique
Au-delà de l’électronique de puissance, Si₃N₄ pénètre les applications aérospatiales et automobiles de grande valeur où sa combinaison de propriétés uniques résout des défis d’ingénierie auparavant insolubles.

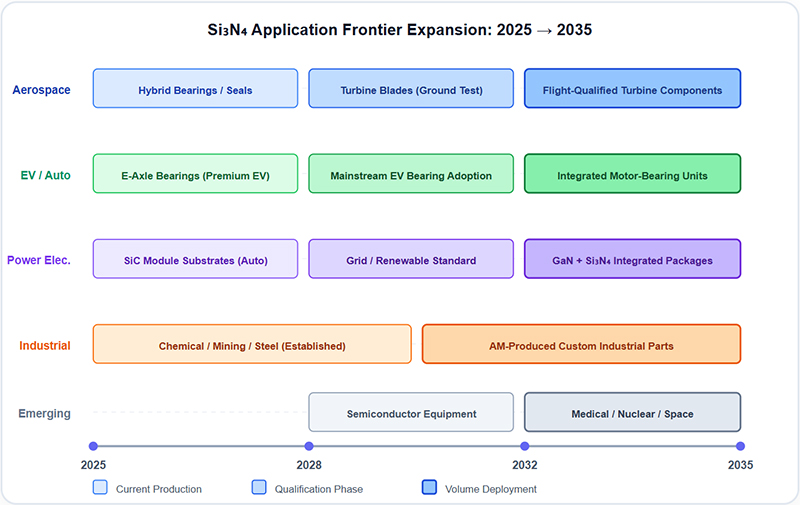

Schéma 2: carte d’extension de l’application Si₃N₄ (2025-2035)
Aérospatial: turbomachines sans huile
Les composants de turbine si ₃N₄ fonctionnant à 1350-1400°C éliminent le besoin de systèmes de lubrification à l’air et à l’huile de refroidissement par pellicule. Cela améliore l’efficacité du cycle de Brayton parDe 5 à 8%, réduit le poids du moteur de 15 à 20 kg et réduit les émissions de NOx grâce à une combustion plus légère. Les canaux de refroidissement internes compatibles am poussent davantage les températures de fonctionnement vers 1450°C d’ici 2032.
EV: systèmes E-Axle intégrés
Les e-axles next-gen intègrent le moteur, la boîte de vitesses et l’inverseur dans un seul boîtier. Les roulements si ₃N₄ survivent aux contraintes électriques, thermiques et mécaniques combinées de cette intégration tout en étant immunisés contre l’érosion électrique causée par les courants de roulement induits par les onduleurs — un mode de défaillance qui détruit les roulements en acier dans les plates-formes 400V/800V EV à moins de 30 000 km.
Tendance 5: durabilité et intégration de l’économie circulaire
Alors que les mandats ESG se durcissent à l’échelle mondiale, les fabricants de Si₃N₄ développent des voies de production durables qui réduisent l’empreinte carbone sans compromettre les performances. Trois initiatives prennent de l’ampleur:
Recyclage de poudre & réutilisation
Les copeaux d’usinage verts et les corps verts rejetés sont récupérés par des procédés de lixiviation acide et de rebroyage. La poudre recyclée atteint maintenant> rendement équivalent vierge de 95%Dans les applications non critiques, réduction des déchets de matières premières de 20-30% et du carbone incorporé de 15-25%.
Frittage électrifié
Le passage des fours à gaz à des fours électriques GPSN alimentés par des énergies renouvelables réduit les émissions de Scope 1 deDe 80 à 90%....... Le frittage assisté par micro-ondes réduit les temps de cycle de 40% et la consommation d’énergie de 35%, tout en produisant des microstructures à grains plus fins aux propriétés mécaniques supérieures.
Aides de frittage bio-dérivées
La recherche sur les précurseurs des terres rares d’origine végétale et les systèmes de liants biologiques pour les matières premières ma progresse rapidement. Bien qu’ils ne soient pas encore déployés commercialement, les résultats en laboratoire montrent un comportement de densification équivalent avecGWP sur le cycle de vie inférieur de 50%Pour le paquet additif.
Questions techniques fréquemment posées
Q1: quelles sont les percées technologiques les plus significatives qui façonnent l’avenir de la céramique Si₃N₄?
Trois percées redéfinissent les capacités de Si₃N₄ :(1) (1) (1) (1)Conception des joints de grains nanotechniques utilisant des oxydes de terres rares (Lu₂O₃, Yb₂O₃) qui cristallisent en phases intergranulaires réfractaires avec une teneur en oxygène proche de zéro, maximisant simultanément la ténacité à la rupture (>10 MPa·m½) et la conductivité thermique (>90 W/m·K);(2) (2) (2) (2)Le jet de liant et la fabrication additive à base de sla permettant la production en forme de filet de géométries complexes auparavant impossibles via le pressage conventionnel;(3) (2) (2) (2)Substrats de haute pureté Si₃N₄ compatibles amb avec une conductivité thermique supérieure à 120 W/m·K, remplaçant AlN et DBC alumina dans les modules de puissance SiC/GaN de nouvelle génération.
Q2: comment la fabrication additive changera-t-elle la production de composants en nitrure de silicium?
AM élimine les contraintes géométriques du pressage et de l’usinage CNC. Principaux impacts:(1)Canaux de refroidissement internes dans les aubes de turbine améliorant l’efficacité de 15-25%;(2)structures légères optimisées par la topologie réduisant la masse rotative de 30-50%;(3)cycles de prototypage réduits de 8-12 semaines à 2-3 semaines;(4) (2)Coûts de finition réduits de 40 à 60% grâce à la production quasi nette. Les défis actuels comprennent la réalisation de post-frittage pleine densité et la gestion du retrait anisotrope, mais les matières premières ma compatibles avec le GPSN atteignent la maturité commerciale.
Q3: pourquoi le Si₃N₄ à haute conductivité thermique est-il essentiel pour l’électronique de puissance des véhicules électriques?
Les onduleurs EV de nouvelle génération utilisent des MOSFETs SiC à des températures de jonction >200°C avec des densités de puissance >50 kW/L. L’alumine DBC traditionnelle échoue en raison de la faible teneur en κ (~24 W/m·K) et de la fatigue de soudure induite par un mismatch-induit par le CTE. Les substrats high -κ Si₃N₄ AMB (90-130 W/m·K) correspondent thermiquement à AlN tout en offrant une résistance à la rupture 3 fois plus élevée, survivant à 30 000 cycles thermiques sans fissuration. Leur CTE (~ 3,2 ppm/K) correspond étroitement aux puces SiC, permettant des onduleurs plus petits, plus légers et plus fiables qui étendent directement la portée des véhicules électriques.
Q4: quel rôle joue Si₃N₄ dans le développement futur de l’aérospatiale et des turbines à gaz?
Si₃N₄ permet aux turbines à gaz de nouvelle génération par trois voies:(1)Aubes/aubes de turbine à 1350-1400°C (contre 1100°C pour les superalliages), améliorant l’efficacité de Brayton de 5 à 8% et réduisant les NOx;(2)Roulements hybrides en céramique dans les apu et les arbres principaux éliminant les systèmes d’huile, réduisant le poids de 15-20 kg/ moteur;(3)radomes hypersoniques combinant une faible ε
