Taxonomie du Mode d’échec sur le terrain: ce qui ne va pas
Comprendre comment Si₃N₄ échoue en service réel est plus précieux que d’en connaître les limites théoriques. Sur la base d’une analyse médico-légale des composants retournés des usines CPI du monde entier, les défaillances se regroupent en quatre modes distincts, chacun ayant des causes fondamentales identifiables et des contre-mesures évitables.

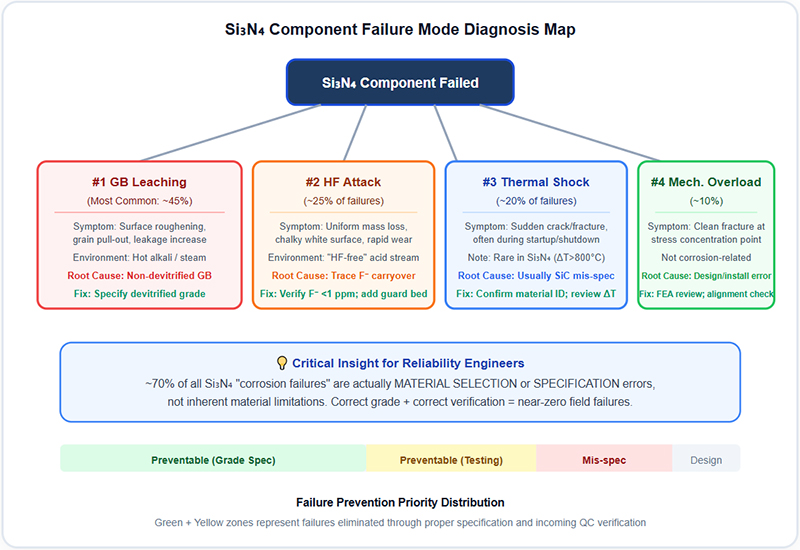

Diagramme 1: carte de décision du Mode d’échec Si₃N₄ CPI
Connaissances approfondies: protocole de vérification de la qualité entrante
Pour empêcher le Mode#1 défaillances, mettre en œuvre un protocole d’inspection entrante nécessitant une confirmation par DRX des phases aux limites des grains cristallins (Y₂Si₂O présence de pointe) sur chaque lot. Pour le Mode#2 prévention, exiger une analyse certifiée du fluorure (chromatographie ionique selon ASTM D1179) du flux de procédé dans des conditions de perturbation maximales prévues, et non seulement dans des conditions normales d’exploitation. Une seule perturbation de 10 minutes avec 5 ppm de F⁻ peut provoquer des dommages irréversibles qui se propagent en fonctionnement normal.
Arbre de décision de sélection des matériaux pour les ingénieurs CPI
Utilisez ce cadre décisionnel pour déterminer Si si ₃N₄ est le matériau optimal pour votre application spécifique. L’arbre tient compte simultanément de l’environnement chimique, des charges mécaniques, du cycle thermique et des facteurs économiques.

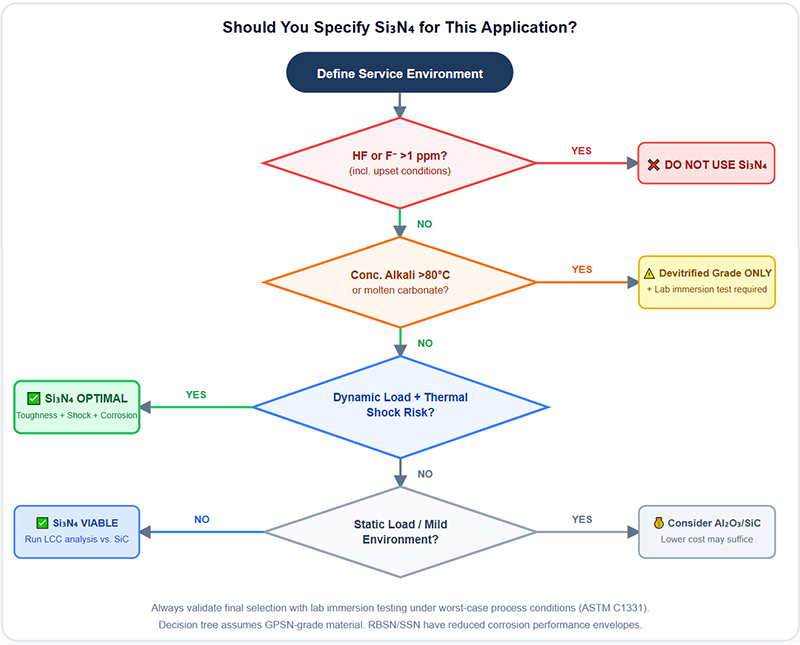

Diagramme 2: arbre de décision pour la sélection des matériaux Si₃N₄
Réalité du coût du cycle de vie: Si₃N₄ vs. alliages métalliques vs. SiC
Le prix des composantes initiales est trompe dans le choix des matériaux selon l’ipc. Le véritable facteur de coût estCoût total de possession (TCO), dominé par les temps d’arrêt imprévus, la main-d’œuvre de remplacement et les dommages collatéraux dus à des pannes catastrophiques. Vous trouverez ci-dessous un modèle TCO validé basé sur des données de terrain agrégées provenant de plus de 200 installations de pompes centrifuges API 610 manipulant des boues acides chaudes.
| paramètre | 316SS/Hastelloy | SiC fritté | GPSN Si₃N |
|---|---|---|---|
| Composante prix unitaire (relatif) | 1.0× (ligne de base) | 2.5-3.5× | 3.5-5.0× |
| Temps moyen entre les remplacements | 4 à 8 mois | 12 à 24 mois | De 36 à 60 mois |
| Survie à sec | Mauvais (grippage/saisie) | Mauvais (rupture thermique) | Excellent (ΔT >800°C) |
| Événements d’immobilisation imprévus/an | 2 à 4 | 0.5-1.5 | 0 à 0,3 |
| Risque de dommages collatéraux | Haute (débris métalliques) | Moyen (fragments fragiles) | Très faible (usure résistante et progressive) |
| TCO sur 5 ans (relatif) | 8-12× ligne de base | 3-5× ligne de base | 1.0× (plus bas TCO) |
| Période de ROI typique vs. métal | - - - - - | 6 à 14 mois | |
Connaissance approfondie: le coût caché des défaillances fragiles
Si ' s prix unitaire inférieur par rapport à Si₃N₄ est compensé par son mode de défaillance fragile. Lorsqu’un palier SiC se brise, il génère des débris de céramique dure qui pointent les arbres, endommagent les faces d’étanchéité et contaminent l’ajout d’équipement en aval.$15 000-$50 000 en coûts de réparation collatérale par événement. Si₃N₄' La résistance supérieure à la rupture signifie qu’elle s’use graduellement plutôt que de se détériorer de façon catastrophique, fournissant des indicateurs prévisibles de fin de vie (augmentation des vibrations, changement du taux de fuite) qui permettent un remplacement planifié lors de tournages programmés.
Tableau de référence de compatibilité chimique validé
Les données ci-dessous s’appliquent àGPSN Si₃N₄ haute densité avec limites de grains dévitrifiés....... Les cotes sont fondées sur les essais d’immersion ASTM C1331 (exposition à 1000h) et les dossiers vérifiés des services sur le terrain. Toujours effectuer des tests de validation spécifiques à l’application avant la spécification finale.
| Environnement chimique | La Concentration | Temp max | évaluation | Notes notes |
|---|---|---|---|---|
| Acide chlorhydrique (HCl) | Tous les | ebullition | ★★★★★ | Zéro attaque mesurable |
| Acide nitrique (HNO₃) | Tous les | ebullition | ★★★★★ | passivation améliorée |
| Acide sulfurique (H₂SO₄) | Tous les | 200°C | ★★★★★ | application de référence de l’industrie |
| Acide phosphorique (H₃PO₄) | Tous les | 150°C | ★★★☆☆ | Attaque sévère au-dessus de 150°C |
| Acide fluorhydrique (HF) | Tous les | Tous les | ✗ INCOMPATIBLE | Dissout la matrice SiO₂ + |
| NaOH/K kOH (dilué) | <10% | 80°C | ★★★☆☆ | Catégorie dévitrifiée requise |
| NaOH/KOH (concentré) | >30% | >80°C | ★☆☆☆☆ | Lixiviation grave de GB même si dévitrifié |
| Solvants organiques | Tous les | ebullition | ★★★★★ | Immunité complète |
| Sels de chlorure (aq.) | Tous les | ebullition | ★★★★★ | Pas de corrosion par piqûres/crevasses |
| Al fondu, Zn, Cu, Pb | pur | Fusion Pt. | ★★★★★ | Non mouillant; Zéro dissolution |
| Eau/vapeur | - - - - - | 200°C | ★★★★★ | auto-passivant |
| Vapeur surchauffée | — | 300°C+ | ★★★☆☆ | GB dévitrifié obligatoire; Surveiller la volatilisation de SiO₂ |
Ingénieur ' Liste de contrôle des spécifications s pour les composants Si₃N₄ CPI
Utilisez cette liste de contrôle lorsque vous rédigez des spécifications d’achat ou évaluez les devis des fournisseurs. L’absence de l’un de ces éléments augmente considérablement le risque de défaillance sur le terrain.
Exigences de catégorie matérielle
GPSN (pression de gaz fritté) minimum
Densité ≥99.5% théorique (archimède)
Frontière de grain dévitrifié (XRD vérifié)
Module de weibull m ≥15 (30 spécimens min)
Résistance à la flexion ≥900 MPa (ASTM C1161)
KC c≥ 6,0 MPa·m½(ASTM C1421)
Qualité & traçabilité
Traçabilité complète du lot jusqu’au lot de poudre
XRD grain grain phase certificat
Rapport d’inspection dimensionnelle (CMM)
certification de finition de surface (valeur Ra)
NDT: pénétrant de colorant ou balayage ultrasonique
coupon d’essai de corrosion du même lot de frittage
Validation de la demande
Analyse du fluorure du flux de procédé (<1 ppm)
État de perturbation du pire cas documenté
Essai d’immersion en laboratoire (ASTM C1331, 1000h)
Profil de cycle thermique défini et validé
Compatibilité matérielle de matériel d’accouplement
Couple d’installation/procédure d’alignement
Qualification des fournisseurs
Certifié ISO 9001 + ISO 14001
Liste de référence CPI (3+ applications similaires)
Capacité de frittage interne (pas d’externalisation)
support technique pour l’analyse des pannes
Garantie de remplacement avec garantie MTBR
stock d’urgence/engagement de délai d’exécution
Questions fréquemment posées par les praticiens
Q1: quand dois-je spécifier Si₃N₄ au lieu de Hastelloy ou titanium pour le service corrosif?
Spécifiez Si₃N₄ lorsque l’environnement combine des acides oxydants forts (HNO₃, H₂SO₄ >60%) avec des particules abrasives ou des vitesses de glissement élevées — des conditions où même le C-276 Hastelloy subit une corrosion par érosion accélérée. Si₃N₄ surpasse également les métaux en service acide concentré chaud (>150°C) où les films de passivation métallique se décomposent. De plus, lorsque le couplage galvanique avec des métaux différents est inévitable, Si₃N#39; s l’inertie électrochimique élimine entièrement ce mode de défaillance. Pour les acides réducteurs purs (HCl <20%, non oxydant) à des températures modérées, Hastelloy peut encore être plus rentable.
Q2: quelle est la cause la plus fréquente de la défaillance de la corrosion Si₃N₄ dans le service réel d’une usine chimique?
Le conseil des ministres#1 mode d’échec de champ estLixiviation des joints de grainsEn service alcalin à chaud ou hydrothermique causé par l’utilisation de matériau brut fritté (non dévitrifié). La phase limite du grain vitreux amorphe se dissout préférentiellement, provoquant des chutes de grain qui se manifestent par un rugosage progressif de la surface, une fuite accrue dans les joints et une perte catastrophique éventuelle de la tolérance dimensionnelle. Cet échec est entièrement évitable en spécifiant devitrified-grade Si₃N₄. Le conseil des ministres#2 le mode d’échec estcontamination HFDans les flux d’acide soi-disant exempt de hf provenant du processus en amont, toujours vérifier les niveaux de fluorure à l’état de trace avant de spécifier Si₃N₄.
Q3: comment le coût total du cycle de vie de Si₃N₄ se comparet-il au SiC ou aux alliages métalliques dans les applications de pompes et d’étanchéité?
Alors que les composants Si₃N₄ ont généralement un prix d’achat initial de 20 à 40% plus élevé que les équivalents SiC et un coût 3 à 5 fois plus élevé que les composants métalliques, leur coût total du cycle de vie dans un service CPI sévère est fréquemment40 à 70% plus bas....... Ceci est conduit par: (1) 3-8× MTBR plus long en raison de la ténacité supérieure; (2) élimination des temps d’arrêt imprévus des défaillances de choc thermique; (3) réduction du travail d’entretien à partir de moins de changements. Dans une pompe API 610 typique qui traite du lisier à l’acide sulfurique chaud, Si₃N₄ atteint un ROI en 14 à 22 mois par rapport à SiC et en 6 à 10 mois par rapport à 316SS/Hastelloy.
