Définir la résistance mécanique dans les céramiques Si₃N₄
Le nitrure de silicium (Si₃N₄) est universellement reconnu comme l’une des céramiques avancées les plus robustes sur le plan mécanique disponibles. Cependant, "strength" en céramique est une propriété multidimensionnelle. Il englobeRésistance à la flexion(résistance à la rupture de traction induite par la courbure),Résistance à la compression(résistance à l’écrasement),Résistance à la rupture(résistance à la propagation des fissures), etdureté(résistance à la déformation plastique localisée).
Parmi ceux-ci,Résistance à la flexion(mesurée par des essais de flexion à 3 ou 4 points selon ASTM C1161) est la mesure de conception la plus critique, car les composants céramiques échouent rarement en compression pure. Les céramiques si ₃N₄ présentent des forces de flexion allant de300 MPa à plus de 1200 MPa- une variance massive dictée entièrement par la voie de fabrication, la pureté de poudre brute, le système d’additif, et la microstructure résultante.
Connaissances approfondies: le module de Weibull (m)
Parce que les céramiques sont cassantes et défaillissantes par des défauts critiques (pores, inclusions, microfissures), leur résistance est statistique et non absolue. Le conseil des ministresModule de weibull (m)Quantifie la dispersion des données de résistance. Une faiblem(par exemple, 5-8 pour les RBP poreuses) signifie une variabilité élevée et une défaillance imprévisible. Un hautm(par exemple, >15 pour premium GPSN/HIP) indique une distribution de résistance étroite et une fiabilité élevée, ce qui signifie que le matériau est sûr pour les applications dynamiques et critiques pour la sécurité comme les roulements aérospatiaux et les moteurs de traction pour véhicules électriques. Les valeurs admissibles de conception sont calculées à une probabilité de survie spécifiée (généralement 99,9%), et non à la résistance moyenne.
Résistance à la flexion sur les Routes de traitement Si₃N₄
La méthode de fabrication dicte fondamentalement la densité, la morphologie du grain, la teneur en phase vitreuse et la population de défauts de la composante finale. Vous trouverez ci-dessous une analyse comparative des quatre principales voies de traitement Si₃N₄ et de leurs enveloppes de résistance mécanique.

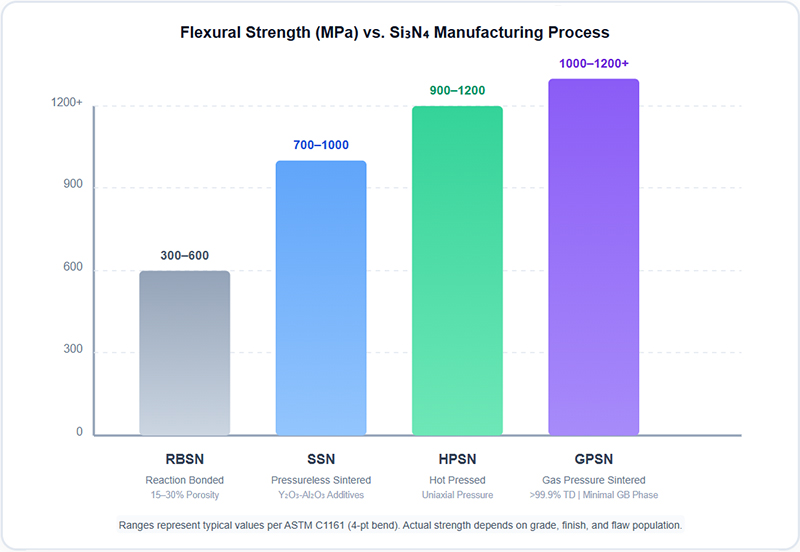

Diagramme 1: gamme de résistance à la flexion selon le processus de fabrication de Si₃N₄
RBSN (réaction liée Si₃N₄)
Produit par nitridation directe de poudre de Si à 1400-1450°C. La porosité résiduelle de 15-30% limite la résistance à300-600 MPa....... Excellente résistance aux chocs thermiques et capacité quasi-nette (rétrécissement minimal). Utilisé pour les meubles de four, les buses de brûleur, et les tubes de protection de thermocouple où la force modérée suffit.
SSN (fritté sans pression Si₃N₄)
Utilise des additifs Y₂O₃-Al₂O₃ ou MgO pour le frittage en phase liquide à 1750-1850°C. atteint700 à 1 000 MPaAvec une bonne capacité de géométrie complexe (moulage par injection, extrusion). Les grains β emboîtés fournissent une ténacité fiable. Qualité standard pour les pièces d’usure industrielle, les sièges de soupape et les joints de pompe.
HPSN (hot pressed Si₃N₄)
La pression uniaxiale (20-30 MPa) appliquée pendant le frittage donne une densité proche de la théorie et900-1200 MPa....... structure de grain très raffinée et alignée avec une excellente résistance des bords. Limité aux géométries simples (rondelles, blocs, disques). Idéal pour les inserts d’outils de coupe, les composants d’armure et les blocs de mesure de précision.
GPSN (pression de gaz fritté Si₃N₄)
Une surpression élevée de N₂ (1-10 MPa) supprime la décomposition de Si₃N₄, permettant une densification complète (> 99,9% TD) avec un minimum d’additifs à 1800-1950°C. atteint>1 000-1 200+ MPaEt KC c>6 MPa·m½....... La référence incontestée pour les roulements hybrides, les moteurs EV, les turbomachines aérospatiales et les équipements semi-conducteurs.
Facteurs microstructurels de la force et de la ténacité
La résistance mécanique de Si₃N₄ n’est pas simplement une fonction de la chimie, c’est unePropriété émergente d’ingénierieDe sa microstructure. Deux facteurs principaux déterminent Si un composant si ₃N₄ produiront à 500 MPa ou survivront à 1200 MPa:
Morphologie des grains: le réseau β-Si₃N₄
Lors du frittage en phase liquide, les grains équiaxés α-Si₃N₄ se dissolvent dans le bain Y-Si-Al-O-N et reprécipitent sous forme deβ-Si allongé ₃N₄ cristaux(rapport d’aspect 5-15:1) via Ostwald mûrissant. Ces grains forment un réseau 3D auto-renforcé qui résiste activement à la propagation des fissures par deux mécanismes synergiques:
Flèche de fissure:Les fissures sont forcées de voyagerAutour degrains allongés le long de voies intergranulaires tortueuses, augmentant la surface totale de la fracture et dissipant l’énergie.
Fissure Bridging:Des grains allongés intacts couvrent le sillage de la fissure derrière la pointe avancée, appliquant des forces mécaniques de fermeture qui protègent la pointe de la fissure du facteur d’intensité de contrainte appliqué (KI).
Grain arraché:Le glissement par frottement des grains décolletés pendant l’arrachement dissipe l’énergie supplémentaire de rupture proportionnelle au rapport d’aspect et à la résistance au cisaillement d’interface.
Cet auto-durcissement donne à GPSN Si₃N₄ une courbe r croissante: la ténacitéLes augmentationsAvec extension de fissure, contrairement à la céramique monolithique à courbes r plates.
Porosité & taille critique de défaut
Selon Griffith' s théorie de la rupture fragile, la résistance est inversement proportionnelle à la racine carrée de la taille critique du défaut:f∝ KC c/ √(π·c). En céramique, le "critical flaw" est presque toujours un pores résiduel, un agglomérat, une grande inclusion, ou une microfissure induite par le broyage.
RBSN:15-30% de porosité interconnectée crée concentrateurs de contraintes massives → taille critique de défaut ~10-50 μm → faible résistance (300-600 MPa).
SSN:1-3% porosité résiduelle → taille de défaut ~3-10 μm → résistance modérée (700-1000 MPa).
HPSN/GPSN:> 99,9% TD → taille de défaut réduite à l’échelle de limite de grain submicron (~0.5-2 μm) → résistance théorique maximale (1000-1200+ MPa).
Même une augmentation de 1% de la porosité résiduelle peut réduire la résistance à la flexion de 15 à 20%. Cette sensibilité exponentielle est la raison pour laquelle le post-traitement de la hanche est obligatoire pour bearing-grade Si₃N₄.
Phase limite grain: le compromis force/ténacité
Le film d’enveloppe de grain amorphe Y-Si-Al-O-N formé lors de l’agglomération en phase liquide est une épée à double tranchant. Un film plus épais favorise un meilleur mouillage et densification (résistance plus élevée) mais réduit la résistance au fluage à haute température et la ténacité à la rupture (la phase vitreuse est plus faible que le cristallin Si₃N₄). Les qualités GPSN premium minimisent la teneur en additifs (5-7 % en poids contre 10-12 % en poids pour lesN ° de catalogue standard) et utilisent un traitement de dévitrification post-frittage pour convertir la phase vitrée en silicates cristallins (Y₂Si₂O l), optimisant à la fois la résistance à la température ambiante et les performances à haute température.
Si₃N₄ vs céramique d’ingénierie concurrente
Alors que l’alumine (Al₂O₃), le carbure de silicium (SiC) et la zirconie (ZrO₂) sont des céramiques structurales largement utilisées, Si₃N₄ occupe un " unique;sweet spot" dans la matrice de sélection des matériaux, en particulier lorsque la charge dynamique, les chocs thermiques et les températures élevées coexistent.

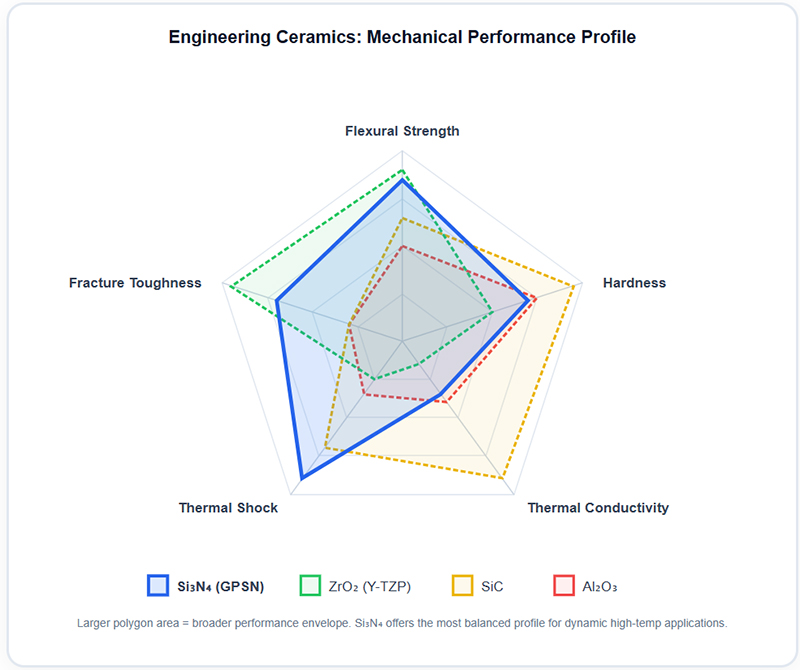

Diagramme 2: comparaison Radar à propriétés mécaniques multi-axes
| matériel | Résistance à la flexion | Résistance à la rupture | Dureté (HV) | Max Temp de Service | Limitation primaire |
|---|---|---|---|---|---|
| Si₃N₄ (GPSN) | 1,000-1,200+ MPa | 6.0-8.0 MPa·m½ | De 1500 à 1700 | De 1200 à 1400°C | Coût de fabrication élevé; Usinage diamant requis |
| ZrO₂ (Y-TZP) | 900-1500 MPa | 8.0-12.0 MPa·m½ | 1200-1400 | 600-800°C | Instabilité de phase & perte de résistance catastrophique >800°C |
| SiC (fritté) | 400-800 MPa | 3,0-4,5 MPa·m½ | Numéro de tva: fr | 1400-1600°C | Fragilité extrême; Faible résistance aux chocs/chocs |
| Al₂O₃ (99.8%) | 300-600 MPa | 3,0-4,0 MPa·m½ | De 1600-1800 | 1000-1200°C | La plus faible résistance & ténacité parmi les céramiques structurelles |
Rétention de résistance à haute température
La résistance à la température ambiante n’est que la moitié de l’histoire. Dans des applications comme les rotors de turbocompresseurs, les composants de turbines à gaz, les broches à grande vitesse et les turbopompes aérospatiales, les composants fonctionnent en continu à 800°C à 1 200°C. Ici, Si₃N₄ surpasse considérablement ses concurrents.
Zircone (Y-TZP)S’appuie sur une phase tétragonale métastable pour sa ténacité exceptionnelle à température ambiante. Au-dessus de 600-800°C, cette phase se déstabilise et le matériau subit une dégradation catastrophique de la résistance, perdant de 50 à 70% de sa résistance à la RT.Alumine:Souffre du glissement et du fluage des joints de grain à des températures élevées en raison de son point de fusion plus bas et des impuretés vitreuses à trois jonctions.
GPSN nitrure de silicium, cependant, conserve>80% de sa résistance à la flexion à la température ambiante à 1200 °C....... Ceci est réalisé parIngénierie des limites de grains: le recuit post-frittage à 1400-1600 °C dévitrifie le film d’engrenage de grain amorphe Y-Si-Al-O-N en silicates cristallins hautement réfractaires (par exemple Y₂Si₂O l, melilite). Ceci augmente la température de transition vitreuse effective de la limite de grain de ~900°C à >1300°C, empêchant l’écoulement visqueux et le fluage sous charge à des températures extrêmes. Pour les applications exigeant une résistance soutenue supérieure à 1000°C, Si₃Nseulementoption céramique monolithique viable.
Matrice de sélection des matériaux spécifiques à l’application
Le choix de la bonne qualité Si₃N₄ nécessite un équilibre entre les exigences de résistance mécanique et les coûts de fabrication, la complexité géométrique et l’environnement d’exploitation.
Meubles de four & luminaires thermiques
Recommandé:RBSN
Pourquoi:Une résistance modérée (400 MPa) est suffisante pour les charges thermiques statiques. La capacité quasi nette et l’excellente résistance aux chocs thermiques maintiennent des coûts bas pour les grandes géométries simples. Le retrait minimal simplifie le contrôle dimensionnel.
Pièces d’usure industrielle & Valves
Recommandé: SSN
Pourquoi:Bon équilibre de force (800 MPa) et de ténacité. Peut être formé en formes complexes (sièges de soupapes, joints de pompe, buses) par moulage par injection ou extrusion avant frittage. Rentable pour les applications non critiques pour la sécurité.
Inserts pour outils de coupe en métal
Recommandé:HPSN
Pourquoi:La densité maximale et la structure de grain raffinée et alignée fournissent la résistance des bords et la résistance à l’usure nécessaires pour l’usinage à grande vitesse des superalliages de fonte et de nickel. Les géométries d’insertion simples conviennent au pressage uniaxial.
Roulements EV & Rotors aérospatiaux
Recommandé:GPSN (+HIP)
Pourquoi:Les charges dynamiques extrêmes exigent >1 000 MPa de résistance, un module de Weibull élevé (>15), et une durée de vie en fatigue maximale de contact de roulement. Seul GPSN+HIP fournit la microstructure sans défaut et la fiabilité statistique exigées par les applications critiques pour la sécurité.
Équipement de semi-conducteurs
Recommandé:GPSN (catégorie de haute pureté)
Pourquoi:Pureté ultra-élevée (> 99,99%), résistance à l’érosion de plasma, et faible génération de particules. Résiste aux plasmas agressifs CF₄/O₂ et aux cycles de four à 1200°C sans contamination métallique. Durée de vie 5-10× plus longue par rapport au quartz ou Al₂O₃.
Structurel à haute température (>1000°C)
Recommandé:GPSN (GB dévitrifié)
Pourquoi:Seule céramique monolithique conservant > résistance de 80% RT à 1200°C. ZrO₂ échoue au-dessus de 800°C; Al₂O₃ glisse au-dessus de 1000°C. Indispensable pour les composants à div chaud des turbines à gaz et les bords d’attaque hypersoniques.
Questions fréquemment posées en ingénierie
Q1: pourquoi le nitrure de silicium fritté par pression de gaz (GPSN) a-t-il la résistance mécanique la plus élevée?
GPSN obtient la résistance mécanique la plus élevée (> 1000 MPa) car une surpression d’azote élevée (jusqu’à 10 MPa) supprime la décomposition thermique Si₃N₄ à des températures de frittage supérieures à 1800°C. Cela permet une densification complète (> 99,9% TD) avec un minimum d’additifs de frittage, ce qui entraîne une phase limite des grains vitrés réduite et un réseau de verrouillage optimisé de grains β-Si₃N₄ allongés. La combinaison d’une porosité proche de zéro (éliminant les sites critiques de défauts) et d’une microstructure de pont de fissures maximise simultanément la résistance à la flexion et la résistance à la rupture.
Q2: comment la ténacité de Si₃N₄ se compare-t-elle à celle de l’alumine, du carbure de silicium et de la zircone?
A température ambiante: la zircone Y-TZP a la ténacité la plus élevée (8-12 MPa·m½) par transformation, mais se dégrade fortement au-delà de 800°C. GPSN Si₃N₄ offre 6-8 MPa·m½Par le pont de fissure et la flèche par les β-grains allongés, conservant cette ténacité à >1200°C. Le SiC fritté n’a que 3-4,5 MPa·m½(grains équiaxes, pas de mécanisme de durcissement). L’alumine (99,8%) a 3-4 MPa·m½....... Si₃N₄ offre le meilleur équilibre entre une ténacité élevée et une stabilité à haute température pour les applications structurelles dynamiques.
Q3: quelle est la signification du module Weibull dans l’évaluation de la force de Si₃N₄?
Les céramiques tombent sous l’effet de défauts critiques (pores, inclusions, microfissures), faisant de la résistance une propriété statistique plutôt qu’une valeur déterministe. Le conseil des ministresModule de weibull (m)Quantifie la dispersion des données de résistance: un m faible (5-8 pour les RBP poreuses) indique une grande variabilité et une défaillance imprévisible; Un m élevé (>15 pour premium GPSN/HIP) indique une distribution de résistance étroite et une fiabilité élevée. Pour les applications critiques pour la sécurité comme les roulements aérospatiaux et les composants de moteurs pour véhicules électriques, un module de Weibull élevé est aussi important que la valeur moyenne de résistance elle-même, car il détermine la contrainte admissible de conception à une probabilité de survie donnée (généralement 99,9%).
Q4: a quelle température Si₃N₄ commence-t-il à perdre sa résistance mécanique?
Premium GPSN Si₃N₄ conserve 80% de sa résistance à la flexion à température ambiante jusqu’à environ 1200°C. Au-delà de cette température, la résistance diminue progressivement à mesure que la phase limite du grain amorphe résiduel s’adoucit. Le recuit post-frittage (traitement thermique de dévitrification à 1400-1600°C) convertit cette phase vitrée en silicates cristallins (par exemple, Y₂Si₂O l), prolongeant la rétention de la résistance utile à ~1400°C. En revanche, la zirconie Y-TZP commence une dégradation significative de la résistance au-dessus de 600-800°C en raison de l’instabilité de la phase tétragonale à monoclinique, et l’alumine subit un glissement de la limite du grain au-dessus de ~1000°C.
