Faible densité d’environ 3,2-3,3 g/cm³
Dureté Vickers élevée d’environ 1400-1700 HV
Module élastique élevé d’environ 300 GPa
Faible coefficient de frottement, inférieur à 0,5 après effraction
Stabilité à haute température dans des environnements exigeants
Excellente résistance à l’usure et à de nombreux médias chimiques
Faible dilatation thermique et bonne stabilité dimensionnelle
Géométrie d’engrenage sur mesure pour des systèmes mécaniques de précision

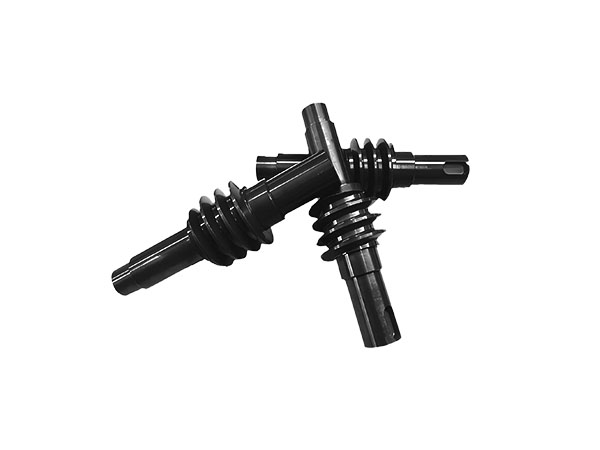

Composants céramiques techniques haute performance Si3N4
Les engrenages céramiques en nitrure de silicium sont des composants de transmission de précision fabriqués à partir de nitrure de silicium haute performance (Si₃N₄). Leur combinaison de dureté élevée, de faible densité, de résistance à l’usure, de faible frottement, de stabilité thermique et de résistance chimique les rend adaptés aux systèmes mécaniques exigeants à haute vitesse, à haute température et de précision.
Les engrenages céramiques en nitrure de silicium sont des engrenages mécaniques de précision fabriqués à partir de nitrure de silicium (Si₃N₄), une céramique technique haute performance sans oxyde. Contrairement aux engrenages métalliques classiques, les engrenages céramiques Si₃N₄ combinent une très faible densité avec une dureté élevée, un module élastique élevé, une excellente résistance à l’usure, un faible frottement et une forte stabilité thermique et chimique.
Ces caractéristiques rendent les engrenages en nitrure de silicium particulièrement utiles lorsque les engrenages métalliques conventionnels peuvent subir une usure excessive, une dilatation thermique, de la corrosion, une perte de frottement ou des limitations de poids. En fonction de la conception de l’engrenage et de l’environnement de fonctionnement, les engrenages Si₃N₄ peuvent être considérés pour la transmission à grande vitesse, les machines de précision, les systèmes liés à l’aérospatial, les équipements à semi-conducteurs, les équipements chimiques et d’autres ensembles mécaniques avancés.
Les engrenages céramiques en nitrure de silicium sont sélectionnés lorsqu’un système de transmission nécessite une combinaison de faible poids, de dureté élevée, de résistance à l’usure, de faible frottement, de stabilité dimensionnelle et de résistance à des températures exigeantes ou à des environnements chimiques.
● ● ● ● ● ● ● ● ● Faible densité d’environ 3,2-3,3 g/cm³
● Dureté Vickers élevée d’environ 1400-1700 HV
● Module élastique élevé d’environ 300 GPa
● Faible coefficient de frottement, inférieur à 0,5 après effraction
● Stabilité à haute température dans des environnements exigeants
● Excellente résistance à l’usure et à de nombreux médias chimiques
● Faible dilatation thermique et bonne stabilité dimensionnelle
● Géométrie d’engrenage sur mesure pour des systèmes mécaniques de précision
Le nitrure de silicium (Si₃N₄) est un composé de silicium et d’azote produit par le traitement et le frittage de céramique à haute température. Le matériau est largement reconnu comme une céramique d’ingénierie avancée car il combine résistance mécanique, dureté, faible densité, stabilité thermique, résistance chimique, isolation électrique et comportement tribologique favorable.
| Propriété matérielle | Données de référence | Pertinence pour les engrenages |
|---|---|---|
| matériel | Nitrure de silicium (Si₃N₄) | Céramique d’ingénierie avancée pour composants de précision |
| densité | 3,2-3,3 g/cm³ | Environ 60% plus léger que l’acier selon la source fournie |
| Dureté vickers | 1400-1700 HV | Haute résistance à l’usure abrasive et glissement |
| Module élastique | Environ 300 GPa | Rigidité élevée et stabilité dimensionnelle |
| Résistance à la flexion | 600-700 MPa sous pressage à chaud | Supporte les charges mécaniques exigeantes |
| Résistance à la rupture | 6 à 8 MPa·m1/2 1/2 1/2 1/2 1/2 1/2 1/2 | Aide à résister à la propagation des fissures dans des microstructures optimisées |
| Coefficient de dilatation thermique | Environ 3,2 × 10-6 -6 -6 -6/K | Soutient la stabilité dimensionnelle pendant les changements de température |
| Point de fusion | Jusqu’à environ 1900°C | Indique la stabilité matérielle à haute température |
| Référence de température à long terme | Jusqu’à environ 1400°C en atmosphère oxydante | Utile pour des applications à haute température sélectionnées |
| Réduction de la référence de température de l’atmosphère | Jusqu’à environ 1850°C | Fortement dépendant de l’atmosphère; Des tests d’application sont requis |
| Coefficient de frottement | Peut être inférieur à 0,5 après effraction | Réduit les pertes de frottement et de transmission par glissement |
| Résistivité électrique | 1015-10 - - - -16Ω à la température ambiante | Capacité élevée d’isolation électrique |
| Constante diélectrique | Environ 9.4-9.5 | Concernant les systèmes mécaniques à isolation électrique |
| Résistance chimique | Forte résistance à de nombreux acides inorganiques et solutions alcalines sélectionnées | Convient aux environnements corrosifs sélectionnés |
Données note:Les valeurs ci-dessus sont basées sur les informations fournies sur les engrenages céramiques en nitrure de silicium. Les propriétés réelles peuvent varier selon la catégorie céramique, la formulation de poudre, la méthode de formage, le processus de frittage, la géométrie et les conditions d’essai.
Avec une dureté Vickers rapportée de 1400-1700 HV, Si₃N₄ offre une forte résistance à l’usure abrasive et glissement. Ceci est particulièrement utile pour les engrenages exposés à des contacts de dents répétés et à des vitesses de rotation élevées.
La densité d’environ 3,2-3,3 g/cm³ réduit considérablement la masse des composants par rapport à l’acier, tandis que le module d’élasticité d’environ 300 GPa assure une grande rigidité.
Le nitrure de silicium a des caractéristiques tribologiques favorables. Les informations produit fournies indiquent un coefficient de frottement qui peut être inférieur à 0,5 après le rodage, favorisant ainsi un fonctionnement mécanique rapide et efficace.
Si₃N₄ maintient des performances mécaniques utiles à des températures élevées. Les données matérielles fournies indiquent une rétention de la résistance à des températures d’environ 1200-1350°C dans des conditions spécifiées.
Le faible coefficient de dilatation thermique d’environ 3,2 × 10-6/K aide à réduire les changements dimensionnels pendant les variations de température, ce qui est important pour le maillage de précision des engrenages.
Le matériau présente une bonne résistance à de nombreuses huiles et milieux chimiques et présente une forte résistance à plusieurs acides inorganiques et à des solutions alcalines sélectionnées.
Les microstructures optimisées Si₃N₄ peuvent atteindre une résistance à la rupture d’environ 6-8 MPa·m1/2, contribuant à améliorer la résistance à la propagation des fissures.
La réduction du frottement et de l’usure peut contribuer à prolonger la durée de vie. La source fournie décrit plus de cinq fois la durée de vie des engrenages métalliques traditionnels comme une affirmation de référence; La durée de vie réelle dépend fortement de la charge, de la lubrification, de la vitesse, de l’alignement et des conditions de fonctionnement.
Les engrenages en céramique en nitrure de silicium sont normalement conçus selon le système de transmission plutôt que fabriqués comme une taille standard universelle. La géométrie de la dent, les dimensions de l’alésage, la largeur du visage, le rapport d’engrenage, la configuration de montage et les tolérances requises doivent donc être confirmées à partir des dessins techniques ou des exigences d’application.
| spécification | Silicone nitrure céramique Options |
|---|---|
| matériel | Nitrure de silicium (Si₃N₄) |
| Type d’engrenage | Engrenage en céramique de précision personnalisé; type d’engrenage selon le dessin |
| Profil de dent | Spécifique au dessin; La géométrie droite, hélicoïdale ou autre appropriée peut être évaluée |
| Nombre de dents | Coutume selon le rapport de transmission et la conception mécanique |
| Diamètre extérieur | coutume |
| Diamètre d’alésage | coutume |
| Largeur de visage | Coutume selon des conditions de charge et d’installation |
| Keyway/caractéristiques de montage | Disponible selon le dessin d’ingénierie |
| densité | Environ 3,2-3,3 g/cm³ |
| dureté | Environ 1400-1700 HV |
| Module élastique | Environ 300 GPa |
| Résistance à la rupture | Environ 6-8 MPa·m1/2 |
| Expansion thermique | Environ 3,2 × 10-6/K |
| personnalisation | Le matériel, la géométrie et les dimensions peuvent être évalués selon le dessin et l’application |
01
Les composants céramiques en nitrure de silicium peuvent être considérés pour les mécanismes aérospatiaux à haute température et les systèmes avancés liés à la propulsion où la faible masse, la stabilité thermique et la résistance à l’usure sont importantes.
02
Les engrenages, roulements et autres composants de transmission de précision peuvent bénéficier de la combinaison de la dureté Si₃N₄, de la rigidité, du faible frottement et de la faible densité.
03
Dans les machines chimiques sélectionnées, les engrenages en céramique peuvent être utilisés lorsque la résistance aux huiles, aux médias chimiques et à certains environnements corrosifs est requise.
04
Si₃N₄' L l’isolation électrique, la stabilité chimique et la résistance à la température rendent les composants céramiques appropriés pour la fabrication de semi-conducteurs sélectionnés et les équipements de processus à haute température.
05
Des composants céramiques légers, électriquement isolants et résistants à l’usure peuvent être considérés pour certains systèmes électriques d’entraînement et mécaniques à grande vitesse.
06
La faible densité et les caractéristiques de frottement favorables rendent les engrenages Si₃N₄ attrayants pour certains systèmes de transmission à grande vitesse où l’inertie de rotation et l’usure doivent être contrôlées.
07
Les engrenages céramiques de précision peuvent être considérés pour les réducteurs robotiques, les mécanismes de positionnement et les assemblages d’automatisation compacts où la faible masse, la précision et la résistance à l’usure sont précieuses.
08
Les engrenages en nitrure de silicium peuvent être évalués pour des pompes et des mécanismes de manutention de fluides sélectionnés où un faible frottement, une résistance chimique et une longue tenue à l’usure sont nécessaires.
Les engrenages céramiques en nitrure de silicium sont généralement intégrés dans des ensembles mécaniques complets plutôt que utilisés comme composants isolés. Voici huit catégories de composants ou de systèmes représentatifs où les engrenages Si₃N₄ peuvent être évalués.
1. Réducteurs de précision:Les engrenages en céramique peuvent être intégrés dans des ensembles de transmission compacts nécessitant une usure contrôlée et une stabilité dimensionnelle.
2. Assemblages de broche à grande vitesse:Leur faible densité peut aider à réduire la masse en rotation dans certains mécanismes à grande vitesse.
3. Mécanismes de réduction robotisés:Les engrenages en céramique de précision peuvent être utilisés dans des systèmes de transmission et de positionnement robotisés sélectionnés.
4. Systèmes d’entraînement électrique:Les composants si ₃N₄ peuvent être considérés pour des assemblages mécaniques sensibles électriquement et rapides sélectionnés.
5. Ensembles d’entraînement de pompe:Les engrenages en céramique peuvent être intégrés dans des mécanismes de pompe spécialisés exposés à des huiles ou des milieux chimiques.
6. Mécanismes de processus de semi-conducteurs:Les engrenages céramiques peuvent être évalués pour certains ensembles de positionnement, de transfert et de contrôle de mouvement à l’intérieur de l’équipement de procédé.
7. Mécanismes d’actionnement aérospatiaux:Le faible poids, la stabilité thermique et la résistance à l’usure sont importants pour les systèmes de transmission aérospatiaux sélectionnés.
8. Équipement d’automatisation de précision:Les engrenages en céramique peuvent être incorporés dans des systèmes de contrôle de mouvement où la répétabilité, le faible frottement et la durée de vie des composants sont importants.
La fabrication d’un équipement de précision Si₃N₄ nécessite un contrôle du traitement de la poudre céramique, du formage, du frittage et de l’usinage de précision. La précision de la denture et la qualité de la surface sont particulièrement importantes parce que les dentures en céramique fonctionnent sous contact concentré de la dent.
La poudre de nitrure de silicium de haute pureté et les additifs de traitement appropriés sont sélectionnés en fonction de la catégorie céramique requise et de l’application.
Le mélange de poudre, la dispersion et la granulation sont contrôlés pour obtenir des caractéristiques de formage cohérentes et un corps vert uniforme.
L’ébauche en céramique est formée en utilisant une méthode de formage en céramique appropriée. La géométrie est conçue pour minimiser la distorsion lors de la densification ultérieure.
Les composants de traitement biologique sont retirés dans des conditions contrôlées avant la densification finale.
Le frittage contrôlé à haute température développe la microstructure, la densité et les propriétés mécaniques requises Si₃N₄.
Le meulage au diamant et d’autres procédés d’usinage de précision appropriés sont utilisés lorsque requis pour les dents d’engrenage, les alésages, les faces et les caractéristiques de montage.
La précision dimensionnelle, la géométrie des dents, l’état de surface et les propriétés liées aux matériaux sont vérifiés par rapport aux exigences techniques.
Les engrenages en céramique finis sont nettoyés et emballés en toute sécurité pour réduire le risque d’impact, de contamination et de dommages de manutention pendant le transport.
Les engrenages en céramique devraient être conçus en fonction du couple réel, de la vitesse, de la charge de la dent et des conditions de contact. La dureté élevée n’élimine pas la nécessité d’un alignement correct de la denture et d’une répartition de la charge.
Les exigences en matière de lubrification dépendent de la paire d’engrenages, de la vitesse, de la température, de la charge et de l’environnement environnant. Les caractéristiques de faible frottement de Si₃N₄ ne doivent pas être interprétées comme signifiant que chaque système d’engrenage est exempt de lubrification.
La température de fonctionnement, les gradients thermiques et l’atmosphère devraient être pris en compte lors du choix de la qualité céramique et de la géométrie de l’engrenage.
Le matériau de la roue d’accouplement et l’état de la surface influencent le frottement, l’usure, le bruit, la lubrification et la durée de vie. La paire d’engrenages complète doit donc être évaluée en tant que système.
XIAMEN HUACIJULI se concentre sur les composants céramiques d’ingénierie et peut prendre en charge les exigences personnalisées d’engrenages en nitrure de silicium de la sélection des matériaux et de la conception des composants à l’usinage de précision et l’inspection de la qualité.
Focus sur les propriétés céramiques de nitrure de silicium, les qualités et les exigences spécifiques à l’application.
Les dimensions de l’engrenage, la configuration des dents, l’alésage et les caractéristiques de montage peuvent être développés à partir des dessins du client.
La rectification et la finition de précision sont importantes pour obtenir la géométrie requise des engrenages céramiques.
Les recommandations matérielles et dimensionnelles peuvent être adaptées à la vitesse, à la charge, à la température et aux conditions environnementales.
L’inspection peut se concentrer sur les dimensions, la géométrie de la dent, l’état de surface et les exigences des matériaux spécifiques à l’application.
Convient aux projets OEM nécessitant des composants de transmission céramique en nitrure de silicium personnalisés.
Ce sont des engrenages de transmission de précision fabriqués à partir de céramique technique en nitrure de silicium (Si₃N₄). Ils sont conçus pour des applications nécessitant des combinaisons de dureté élevée, de faible densité, de résistance à l’usure, de faible frottement et de stabilité thermique ou chimique.
Les principaux avantages des matériaux incluent une densité inférieure, une dureté élevée, une rigidité élevée, un faible frottement, une faible dilatation thermique, une stabilité à haute température et une forte résistance chimique. La question de savoir si ces avantages se traduisent par une meilleure performance du système dépend de la conception complète de l’engrenage et des conditions de fonctionnement.
Les informations produits fournies donnent une gamme de dureté Vickers d’environ 1400-1700 HV.
Les données fournies spécifient environ 3,2 à 3,3 g/cm³, ce qui est nettement inférieur à l’acier. Cette faible densité est l’une des raisons pour lesquelles Si₃N₄ est attrayant pour les composants rotatifs et rapides.
Oui, le nitrure de silicium a une excellente stabilité à haute température. Les rapports d’information sur les matériaux fournis utilisent pendant de longues périodes à environ 1400°C dans une atmosphère oxydante et jusqu’à environ 1850°C dans un environnement réducteur dans des conditions matérielles spécifiées. La température réelle de fonctionnement de l’engrenage doit être déterminée à partir de la pente, de l’atmosphère, de la charge, de la vitesse et de la conception des composants.
Le nitrure de silicium présente une forte résistance à de nombreux acides inorganiques et à certaines solutions alcalines, ainsi qu’une bonne résistance à de nombreuses huiles et milieux chimiques. La compatibilité doit être confirmée par rapport au produit chimique spécifique, à la concentration, à la température et au temps d’exposition.
Ils peuvent être considérés pour des systèmes à grande vitesse sélectionnés car Si₃N₄ a une faible densité et des caractéristiques de frottement et d’usure favorables. La vitesse réelle admissible dépend du diamètre de la denture, de la géométrie de la dent, de l’équilibrage, de la lubrification, de la charge, du montage et de la dynamique du système.
Oui. Les projets d’engrenage personnalisés peuvent être évalués en fonction des dessins du client, y compris le diamètre d’engrenage, la largeur de la denture, la géométrie de la dent, la configuration de montage et les tolérances dimensionnelles requises.
La durée de vie dépend de l’application. Les informations produits fournies indiquent que les engrenages Si₃N₄ peuvent atteindre plus de cinq fois la durée de vie des engrenages métalliques traditionnels en réduisant les pertes de frottement lors d’un fonctionnement à grande vitesse. Cela doit être considéré comme une allégation de référence plutôt qu’une garantie universelle, car la durée de vie réelle dépend de la charge, de la vitesse, de la lubrification, de l’alignement, des matériaux d’accouchement et de l’environnement.
Un dessin de la roue dentée ou des paramètres techniques clés sont recommandés, y compris le type de roue dentée, le nombre de dents, les informations sur le module ou le pas, l’angle de pression, le cas échéant, le diamètre extérieur, l’alésage, la largeur de la face, les exigences en matière de matériau, la vitesse de fonctionnement, le couple/charge, la température, les conditions de lubrification et l’environnement de fonctionnement prévu.
Aucun matériau ne doit être choisi uniquement à partir de sa dureté ou de sa capacité de température. Les engrenages en nitrure de silicium doivent être évalués en même temps que la roue d’accouplement, la charge, la vitesse, la lubrification, l’alignement, l’environnement thermique et la fiabilité requise avant la production.
XIAMEN HUACIJULI peut évaluer les exigences personnalisées en nitrure de silicium en céramique sur la base des dessins techniques et des conditions de fonctionnement réelles. Fournissez le dessin de votre engrenage, les dimensions, les paramètres de la dent, la vitesse, la charge, la température et l’environnement de travail pour l’évaluation du matériel et de la fabrication.
Demander une Solution d’engrenage céramique en nitrure de silicium sur mesure
| Material Property | Reference Data | Relevance to Gears |
|---|---|---|
| Material | Silicon Nitride (Si₃N₄) | Advanced engineering ceramic for precision components |
| Density | 3.2–3.3 g/cm³ | Approximately 60% lighter than steel according to the supplied source |
| Vickers Hardness | 1400–1700 HV | High resistance to abrasive and sliding wear |
| Elastic Modulus | Approximately 300 GPa | High rigidity and dimensional stability |
| Flexural Strength | 600–700 MPa under hot pressing | Supports demanding mechanical loading |
| Fracture Toughness | 6–8 MPa·m1/2 | Helps resist crack propagation in optimized microstructures |
| Thermal Expansion Coefficient | Approximately 3.2 × 10-6/K | Supports dimensional stability during temperature changes |
| Melting Point | Up to approximately 1900°C | Indicates high-temperature material stability |
| Long-Term Temperature Reference | Up to approximately 1400°C in oxidizing atmosphere | Useful for selected high-temperature applications |
| Reducing Atmosphere Temperature Reference | Up to approximately 1850°C | Highly atmosphere-dependent; application testing is required |
| Coefficient of Friction | Can be below 0.5 after break-in | Supports reduced sliding friction and transmission losses |
| Electrical Resistivity | 1015–1016 Ω at room temperature | High electrical insulation capability |
| Dielectric Constant | Approximately 9.4-9.5 | Relevant to electrically insulating mechanical systems |
| Chemical Resistance | Strong resistance to many inorganic acids and selected alkaline solutions | Suitable for selected corrosive environments |
