Haute résistance, dureté élevée et excellente résistance aux chocs thermiques.
Faible constante diélectrique (typiquement entre 7 et 9) et faible tangente de perte diélectrique.
Excellente résistance à la corrosion, à l’oxydation, à l’érosion par la pluie et à l’érosion par les particules.

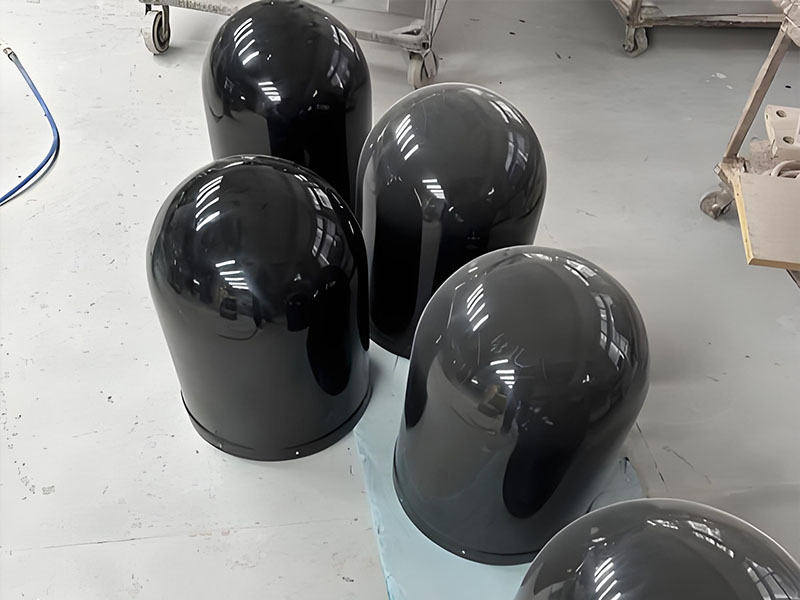

Les radomes en nitrure de silicium sont des composants de protection en céramique de haute performance conçus pour protéger les réseaux d’antennes de précision tout en maintenant une transmission contrôlée des ondes électromagnétiques. Leur combinaison de performances diélectriques, de résistance à haute température, de résistance aux chocs thermiques, de résistance à l’oxydation et de durabilité environnementale rend Si3N4 approprié pour les applications exigeantes de radar, aérospatiale, de communication par satellite et d’antennes avancées.
A aNitrure de silicium radômeEst une coquille ou un boîtier de protection en céramique placé autour d’une antenne, d’un capteur radar ou d’un réseau d’antennes de précision. Il sépare les composants électromagnétiques sensibles de l’environnement extérieur tout en permettant aux signaux de radiofréquence et de micro-ondes de passer à travers la structure céramique.
Réponse directe:Les radomes en nitrure de silicium sont utilisés lorsque la protection des antennes doit combiner la transmission d’ondes électromagnétiques avec une résistance mécanique élevée, une résistance aux chocs thermiques, une stabilité à haute température et une résistance à l’oxydation, à la corrosion, à l’érosion par la pluie et à l’érosion par les particules. Les applications cibles typiques comprennent les systèmes aérospatiaux, les véhicules hypersoniques, les systèmes de recherche de missiles, les antennes de communication par satellite, les antennes 5G, le radar de suivi et le radar météorologique.
Contrairement à un capot de protection mécanique classique, un radôme fait également partie du système électromagnétique. La composition du matériau, les propriétés diélectriques, l’épaisseur de la paroi, la géométrie et l’état de surface peuvent influencer la transmission du signal, la réflexion et le comportement de phase.
Le nitrure de silicium fournit une option de matériau d’ingénierie pour les applications où la transmission électromagnétique doit être combinée avec des exigences
La performance d’un radôme en nitrure de silicium commence par les propriétés du matériau céramique Si3N4. Pour l’ingénierie du radôme, le comportement électromagnétique devrait être considéré conjointement avec les performances thermiques, mécaniques et environnementales.
Les informations d’application fournies identifient une constante diélectrique typique d’environ7 à 9....... Une réponse diélectrique contrôlée peut soutenir la transmission électromagnétique lorsque l’épaisseur et la géométrie de la paroi sont correctement conçues pour la fréquence de fonctionnement.
La céramique de nitrure de silicium peut fournir des caractéristiques de faible perte diélectrique convenant à la transmission électromagnétique. La tangente de perte diélectrique réelle dépend de la fréquence et devrait être mesurée à la fréquence de fonctionnement requise.
Si3N4 maintient des performances mécaniques utiles à des températures élevées, ce qui le rend adapté aux environnements exigeants où les matériaux polymères peuvent ne pas fournir la stabilité structurale requise.
Le nitrure de silicium a une bonne résistance aux changements rapides de température. Ceci est important lorsqu’un radôme subit un réchauffement et un refroidissement répétés ou des gradients thermiques sévères.
La dureté élevée de la céramique engineering Si3N4 permet de résister à l’usure de surface, à l’impact des particules et à l’érosion.
Le nitrure de silicium offre une forte stabilité chimique et à l’oxydation, soutenant des applications impliquant le cycle de température, l’exposition atmosphérique, l’humidité et l’érosion particulaire.
Les valeurs suivantes combinent les informations fournies sur le radôme avec des données techniques représentatives pour les matériaux céramiques en nitrure de silicium. Ce sont des valeurs de référence plutôt que des spécifications universelles pour chaque qualité de nitrure de silicium.
| La propriété | Référence/valeur typique | Signification de l’ingénierie radome |
|---|---|---|
| matériel | Nitrure de silicium (Si3N4) | Céramique technique haute performance pour les structures de protection en radôme. |
| Constante diélectrique | Environ 7-9* * * * * | Influence la réflexion électromagnétique, la transmission et le comportement de phase. |
| Perte diélectrique | Faible; Fréquence et grade dépendant * | Une perte diélectrique inférieure peut soutenir une transmission électromagnétique efficace. |
| densité | Environ 3,18-3,40 g/cm³* | Influence la masse des composants et la conception mécanique. |
| dureté | Environ 15-16 GPa* | Supporte l’usure de surface et la résistance à l’érosion des particules. |
| Résistance à la flexion | Environ 680-970 MPa* | Fournit la résistance structurelle sous le chargement mécanique. |
| Résistance à la rupture | Environ 6,1-8,5 MPa·m1/2 1/2 1/2* | Pertinent pour la résistance aux fissures et aux chocs thermiques/mécaniques. |
| Conductivité thermique | Environ 22-28 W/m·K pour des nuances d’ingénierie choisies * | Prend en charge la gestion thermique et la réduction des gradients de température locaux sévères. |
| Capacité à haute température | Grade et atmosphère dépendant; Les composants Si3N4 peuvent fonctionner au-dessus de 1000°C dans des conditions appropriées | Prend en charge les applications aérospatiales et thermiques à haute température. |
Un radôme n’est pas simplement une couverture en céramique. Sa géométrie et ses caractéristiques matérielles doivent être coordonnées avec le système d’antenne et l’environnement extérieur.
● ● ● ● ● ● ● constante diélectrique contrôlée
● faibles caractéristiques de perte diélectrique
● faible atténuation du signal une fois correctement conçu
● qualification électromagnétique spécifique à la fréquence
● épaisseur et géométrie de paroi contrôlées
● stabilité à haute température
● bonne résistance aux chocs thermiques
● résistance aux changements rapides de température
● résistance aux gradients thermiques
● convient aux environnements thermiques exigeants
● dureté élevée
● haute résistance à la flexion
● bonne ténacité à la rupture
● Stabilité structurale sous des charges mécaniques
● résistance aux chocs de particules et à l’érosion
● Résistance à l’oxydation
● Résistance à la Corrosion
● Résistance à l’érosion par la pluie
● Résistance à l’érosion des particules
● Capacité d’exposition atmosphérique à long terme
Les radomes en nitrure de silicium peuvent être développés en tant que composants céramiques personnalisés en fonction de l’assemblage de l’antenne, de l’interface d’installation, de la gamme de fréquence électromagnétique et des conditions environnementales.
| Catégorie de spécifications | Personnalisation/considérations techniques typiques |
|---|---|
| matériel | Nitrure de silicium (Si3N4); Catégorie choisie selon les exigences mécaniques, thermiques et électromagnétiques. |
| Géométrie du radôme | Géométrie conique, ogive, hémisphérique, cylindrique, cône de nez ou spécifique à l’application. |
| Dimensions hors-tout | Diamètre extérieur personnalisé, diamètre intérieur, longueur, hauteur et dimensions de montage. |
| Épaisseur de paroi | Dépend de la fréquence et de la structure; Optimisé selon la transmission électromagnétique et les exigences mécaniques. |
| Finition de surface | Finition de surface céramique contrôlée selon les exigences aérodynamiques, d’érosion et d’interface. |
| Propriétés diélectriques | La constante diélectrique et les caractéristiques de perte devraient être spécifiées à la fréquence réelle de fonctionnement. |
| Exigence de température | Profil thermique spécifique à l’application, cycle thermique et température de pointe. |
| Exigence mécanique | Charge de vent, vibration, impact, pression, accélération et charges d’installation. |
| Interface de montage | Bride personnalisée, modèle de boulon, diamètre d’interface, structure de support ou interface d’assemblage d’antenne. |
| Inspection | inspection dimensionnelle, inspection visuelle, essais de matériaux et qualification spécifique à l’application. |
La principale différence fonctionnelle entre un radôme et un couvercle de protection mécanique conventionnel est que les ondes électromagnétiques doivent traverser le radôme avec une atténuation, une réflexion et un comportement de phase contrôlés.
A fournir une transmission efficace des signaux électromagnétiques tout en minimisant les pertes liées aux matériaux.
Les propriétés diélectriques et l’épaisseur de la paroi affectent directement la réflexion électromagnétique. L’épaisseur du radôme doit donc être conçue en fonction de la longueur d’onde de fonctionnement et de l’architecture de l’antenne.
Les systèmes de communication et de radar peuvent fonctionner sur différentes bandes de fréquence. Les propriétés diélectriques doivent donc être évaluées sur toute la gamme de fréquences requise.
Les radomes en nitrure de silicium sont particulièrement pertinents lorsque la protection des antennes doit être combinée à des exigences thermiques, mécaniques et électromagnétiques exigeantes.
Les plates-formes à grande vitesse peuvent générer un chauffage aérodynamique important et des changements thermiques rapides. Si3N4 offre une option céramique haute température pour protéger les systèmes d’antennes et de capteurs.
Les systèmes de recherche nécessitent la protection de capteurs de précision tout en maintenant la transmission électromagnétique requise dans des conditions thermiques et mécaniques exigeantes.
Les systèmes de communication par satellite exigent des caractéristiques électromagnétiques stables ainsi qu’une résistance au cycle de température et à l’exposition à l’environnement.
Les structures en radôme Si3N4 peuvent être envisagées pour la protection avancée des antennes lorsque la transmission des ondes millimétriques stables et la durabilité environnementale sont requises.
Les systèmes radar de suivi exigent une protection contre les intempéries et les charges mécaniques tout en maintenant une transmission électromagnétique prévisible.
Les radomes des radars météorologiques doivent résister à la pluie, au vent, au cycle de température et à l’impact potentiel de grêle ou de particules tout en maintenant la transmission du signal radar.
Les radars aérospatiaux et les systèmes de détection électromagnétique peuvent utiliser des structures en radome céramique où la stabilité thermique et la durabilité environnementale sont importantes.
Les équipements spécialisés à micro-ondes et à RF peuvent utiliser des structures de protection Si3N4 lorsque la protection mécanique et la transmission électromagnétique contrôlée doivent être combinées.
| environnement | Défi principal | Propriété Si3N4 pertinente |
|---|---|---|
| Vol hypersonique | Chauffage aérodynamique sévère et gradients thermiques | Stabilité à haute température et résistance aux chocs thermiques |
| Vol à haute altitude | Basse température, changements de température rapides et charges aérodynamiques | Stabilité thermique et résistance mécanique |
| Environnement désertique | L’érosion du sable et des particules | Dureté élevée et résistance à l’érosion |
| Environnement marin | Humidité, corrosion et exposition aux intempéries | Stabilité chimique et environnementale |
| Radar extérieur | Pluie, grêle, vent et température | Résistance mécanique et durabilité environnementale |
| Systèmes satellites | Cycle thermique et exposition environnementale à long terme | Stabilité thermique et dimensionnelle |
Protège plusieurs éléments d’antenne tout en conservant les caractéristiques de transmission électromagnétique requises sur l’ouverture de l’antenne.
Utilise des structures de radôme où un comportement diélectrique stable est requis pour les signaux de communication à haute fréquence.
Fournit une protection environnementale et thermique pour les capteurs radar exposés à des conditions de vol exigeantes.
Protège les assemblages d’antennes de communication par satellite contre l’exposition environnementale et le cycle de température.
Prend en charge la protection à long terme des réseaux d’antennes radar de précision dans les environnements extérieurs.
Protège les antennes radar contre la pluie, le vent, la grêle et les changements de température atmosphérique.
Fournit une fenêtre électromagnétique en céramique autour des composants sensibles de détection RF et micro-ondes.
Conçu pour les systèmes d’antenne où les matériaux de protection en polymère ou en fibre de verre ordinaires peuvent ne pas fournir la stabilité thermique requise.
La fabrication d’un radôme en céramique nécessite un contrôle coordonné de la composition des matériaux, du formage, du frittage, de l’usinage, de la précision dimensionnelle et, si nécessaire, des performances électromagnétiques.
La poudre de nitrure de silicium de haute pureté et les additifs de traitement appropriés sont sélectionnés en fonction de la catégorie céramique et de l’application.
La poudre est mélangée et conditionnée pour obtenir une distribution de particules appropriée, un comportement d’écoulement et des caractéristiques de formage.
La préforme de radôme est produite en utilisant une voie de formage appropriée en fonction de la géométrie, de l’épaisseur de la paroi et des dimensions.
Si nécessaire, le corps vert est usiné pour établir des caractéristiques géométriques importantes avant la densification finale.
Le frittage contrôlé densifie la céramique Si3N4 et développe les propriétés mécaniques, thermiques et structurelles requises.
La rectification et l’usinage de précision sont effectués lorsque la précision dimensionnelle, les interfaces de montage ou les exigences de surface l’exigent.
Les dimensions critiques, la géométrie, l’état de surface et les défauts visibles sont inspectés selon le dessin et les exigences de qualité.
Si nécessaire, les propriétés diélectriques et les performances du radôme fini peuvent être évaluées à la fréquence cible et aux conditions environnementales.
La fréquence de fonctionnement doit être définie avant de finaliser la qualité du matériau et l’épaisseur de la paroi car le comportement diélectrique dépend de la fréquence.
L’épaisseur de la paroi du radôme influence la transmission électromagnétique, la réflexion, la résistance mécanique et la réponse thermique.
La température de pointe, le taux de chauffage, le taux de refroidissement et les gradients thermiques devraient être pris en compte lors du choix de la structure céramique.
Les charges de vent, les vibrations, l’accélération, la pression, les chocs et les contraintes de montage devraient être incorporées dans la conception structurale.
La pluie, le sable, la poussière, l’humidité, le cycle de température et d’autres conditions environnementales peuvent influencer les performances à long terme du radôme.
Le radôme doit être conçu avec l’ouverture de l’antenne, la structure de montage, le système d’étanchéité et l’interface d’installation.
XIAMEN HUACIJULI se concentre sur le développement et la fabrication de composants céramiques en nitrure de silicium. Pour les projets de radôme, la sélection des matériaux, la géométrie, le traitement et les exigences d’application doivent être considérés comme un seul système d’ingénierie.
HUACIJULI travaille avec des matériaux céramiques en nitrure de silicium pour des applications exigeantes impliquant des températures élevées, la résistance mécanique, l’isolation électrique et la stabilité dimensionnelle.
La géométrie du radôme peut être développée selon les dessins du client, la configuration de l’antenne, l’interface de montage et les exigences d’application.
La sélection des matériaux peut être coordonnée avec les caractéristiques mécaniques, thermiques et électromagnétiques requises.
Le formage, le frittage, le meulage et l’usinage de précision peuvent être coordonnés pour produire des composants céramiques complexes Si3N4.
Le développement peut prendre en compte la fréquence, la température, la charge mécanique, l’exposition à l’environnement et les exigences d’intégration d’antenne.
Des radomes de nitrure de silicium personnalisés peuvent être développés à partir de dessins techniques, d’échantillons, de spécifications dimensionnelles et de données d’application.
Pour mettre au point un radôme en nitrure de silicium approprié, les clients sont encouragés à fournir autant d’informations que possible.
● fréquence de fonctionnement ou gamme de fréquence
● bande passante
● caractéristiques de transmission requises
● type d’antenne et informations d’ouverture
● exigences diélectriques connues
● dimensions globales du radôme
● épaisseur de paroi
● interface de montage
● exigences de vent, de vibration et d’impact
● dessin d’ingénierie ou modèle 3D
● température de fonctionnement
● température de pointe
● taux de chauffage et de refroidissement
● conditions de cyclage thermique
● conditions atmosphériques et de pression
● exposition à la pluie ou à la grêle
● érosion du sable et des particules
● humidité et exposition marine
● conditions de service extérieur
● durée de vie requise et conditions de qualification
Un radôme en nitrure de silicium est un boîtier de protection en céramique Si3N4 utilisé autour d’une antenne, d’un capteur radar ou d’un réseau d’antennes. Il protège les composants internes des charges thermiques, mécaniques et environnementales tout en permettant le passage de signaux électromagnétiques.
Le nitrure de silicium combine des propriétés diélectriques contrôlées avec une dureté élevée, une résistance mécanique, une résistance aux chocs thermiques, une stabilité à haute température et une durabilité environnementale. Cette combinaison est utile lorsqu’un radôme doit fonctionner à la fois comme une fenêtre électromagnétique et un composant de protection structurel.
Les informations d’application fournies identifient une constante diélectrique typique d’environ 7-9. Cependant, la constante diélectrique n’est pas une valeur fixe universelle pour toutes les céramiques de nitrure de silicium. Cela dépend de la fréquence, de la composition matérielle, de la densité, de la porosité, de la microstructure et du processus de fabrication.
Le nitrure de silicium peut fournir des caractéristiques de faible perte diélectrique convenant aux applications de transmission électromagnétique. Pour un radôme réel, la tangente de perte diélectrique devrait être mesurée à la plage de fréquence prévue parce que la performance électromagnétique est spécifique à l’application.
Oui. Les céramiques en nitrure de silicium sont connues pour leur stabilité mécanique à haute température et leur résistance aux chocs thermiques. La température de fonctionnement réelle admissible dépend de la qualité du matériau, de l’atmosphère, de la géométrie, des gradients thermiques et des charges mécaniques.
Le nitrure de silicium est un matériau céramique candidat pour les environnements de radôme aérospatial à haute température sévères en raison de sa résistance à haute température, de sa dureté et de sa résistance aux chocs thermiques. L’aptitude finale doit être établie par une qualification thermique, mécanique et électromagnétique spécifique à l’application.
Oui. La géométrie du radôme, l’épaisseur de la paroi, les dimensions, les interfaces de montage et les exigences de surface peuvent être personnalisées en fonction du système d’antenne et des conditions de fonctionnement. L’épaisseur de la paroi doit être conçue en fonction des exigences en matière de transmission électromagnétique.
Oui. Les informations d’application fournies identifient les stations de base de communication 5G et les antennes de communication par satellite comme zones d’application. Pour les systèmes à ondes millimétriques tels que 28 GHz ou 39 GHz, la caractérisation diélectrique spécifique à la fréquence et la simulation électromagnétique sont recommandées.
Selon la qualité et la conception du matériau, le nitrure de silicium offre une forte résistance à l’oxydation, à la corrosion, à l’usure et à l’érosion. La qualification du radôme devrait tenir compte de l’exposition réelle à la pluie, à la grêle, au sable, à la poussière, à l’humidité, au cycle de température et à d’autres conditions environnementales.
Les informations les plus utiles incluent la fréquence de fonctionnement, le type d’antenne, les dimensions du radome, l’épaisseur de la paroi, le profil de température, les charges mécaniques, les conditions environnementales, l’interface de montage et les performances électromagnétiques requises. Un dessin technique ou un modèle 3D est fortement recommandé.
Produit:Nitrure de silicium Radome/Si3N4 céramique Radome
Fonction principale:Protégez une antenne ou un réseau d’antennes de précision tout en permettant une transmission contrôlée de signaux électromagnétiques.
Matériel:Nitrure de silicium (Si3N4).
Propriétés principales:Représentation diélectrique contrôlée, basses caractéristiques de diélectrique-perte, dureté élevée, résistance mécanique élevée, résistance aux chocs thermiques, stabilité à hautes températures, résistance à l’oxydation, résistance à la corrosion et résistance à l’érosion.
Constante diélectrique typique:Environ 7-9 selon les renseignements fournis sur la demande; La valeur réelle doit être confirmée à la fréquence cible et à la catégorie matérielle.
Principales Applications:Véhicules hypersoniques, radar aérospatial, systèmes de recherche de missiles, antennes de communication par satellite, antennes 5G, radar de suivi au sol, radar météo et systèmes RF/ micro-ondes avancés.
Personnalisation:Géométrie, dimensions, épaisseur de paroi, interface de montage, finition de surface, qualité du matériau et exigences électromagnétiques spécifiques à l’application.
XIAMEN HUACIJULI peut soutenir le développement personnalisé de composants en céramique de nitrure de silicium basé sur des dessins techniques, des échantillons et des exigences d’application. Pour un projet de radôme, fournissez la fréquence de fonctionnement, les dimensions, l’épaisseur de la paroi, le profil de température, les conditions environnementales et l’interface d’antenne afin que le matériau et l’approche de fabrication puissent être évalués ensemble.
Demander des renseignements sur Silicon Nitride RadomeAvertissement d’ingénierie:Les valeurs techniques et les descriptions d’application sur cette page sont destinées à la référence technique. Les performances réelles du radôme en nitrure de silicium dépendent de la composition céramique, de la densité, de la microstructure, du processus de fabrication, de la géométrie, de l’épaisseur de la paroi, de la fréquence de fonctionnement, de la température, des conditions environnementales et de la configuration de l’antenne. Les valeurs doivent être confirmées par des essais de matériaux, une simulation électromagnétique et une qualification spécifique à l’application avant la production finale.
| Property | Reference / Typical Value | Radome Engineering Significance |
|---|---|---|
| Material | Silicon Nitride (Si3N4) | High-performance engineering ceramic for protective radome structures. |
| Dielectric Constant | Approximately 7–9* | Influences electromagnetic reflection, transmission and phase behavior. |
| Dielectric Loss | Low; frequency and grade dependent* | Lower dielectric loss can support efficient electromagnetic transmission. |
| Density | Approximately 3.18–3.40 g/cm³* | Affects component mass and mechanical design. |
| Hardness | Approximately 15–16 GPa* | Supports surface wear and particle-erosion resistance. |
| Flexural Strength | Approximately 680–970 MPa* | Provides structural resistance under mechanical loading. |
| Fracture Toughness | Approximately 6.1–8.5 MPa·m1/2* | Relevant to crack resistance and thermal/mechanical shock. |
| Thermal Conductivity | Approximately 22–28 W/m·K for selected engineering grades* | Supports thermal management and reduction of severe local temperature gradients. |
| High-Temperature Capability | Grade and atmosphere dependent; Si3N4 components can operate above 1000°C in suitable conditions | Supports high-temperature aerospace and thermal applications. |
