Poids léger: avec une densité de seulement 3,2 g/cm³
Dur: la dureté Vickers atteint 1400-1800 HV,
Stable: le coefficient de dilatation thermique est -100℃ à 1200℃.
Isolant: la résistivité du volume est aussi élevée que 10¹⁴-10¹⁶ Ω·cm.

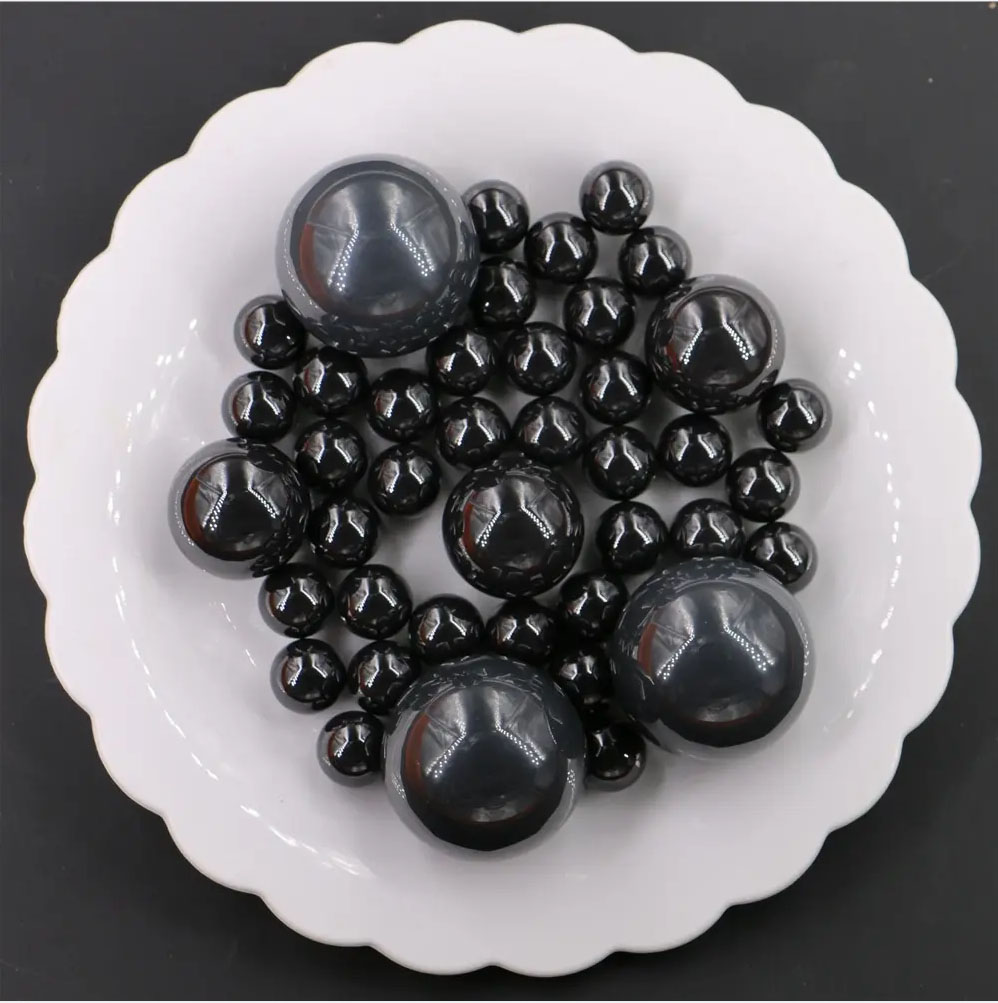

Que sont les sphères de nitrure de silicium?Les sphères en nitrure de silicium sont des éléments roulants en céramique de précision fabriqués principalement à partir de nitrure de silicium fritté (Si₃N). Par rapport aux billes de roulement en acier conventionnelles, elles offrent une densité sensiblement plus faible, une dureté élevée, des caractéristiques de faible frottement, une stabilité thermique, une résistance à la corrosion et une isolation électrique. Ces propriétés rendent les sphères Si₃N₄ adaptées aux systèmes de paliers à grande vitesse et exigeants.
Les sphères en nitrure de silicium (Si₃N₄) sont des éléments de roulement en céramique structurale à haute performance développés pour des applications qui exigent une combinaison de vitesse de rotation élevée, de résistance à l’usure, de stabilité à la température, de résistance à la corrosion et d’isolation électrique.
Une sphère de nitrure de silicium est produite à partir de poudre céramique de nitrure de silicium d’ingénierie et traitée par formage, frittage et finition de précision. Le matériau obtenu a une microstructure dense et une structure céramique à grain fin, offrant une combinaison utile de dureté, de résistance, de ténacité et de stabilité dimensionnelle.
Dans les applications de roulement, les sphères de nitrure de silicium peuvent être utilisées comme éléments de roulement en céramique dans les roulements en céramique hybrides, où les billes en céramique fonctionnent avec des anneaux de roulement métalliques. La densité plus faible de Si₃N₄ réduit la charge centrifuge lors de la rotation à grande vitesse, tandis que son isolation électrique peut aider à réduire les problèmes associés au passage du courant à travers les contacts de roulement des paliers.
Le nitrure de silicium est une céramique technique sans oxyde connue pour sa combinaison de faible densité, de dureté élevée, de résistance à l’usure, de stabilité thermique, de stabilité chimique et d’isolation électrique.
| La propriété | Données de référence | Importance technique |
|---|---|---|
Formule chimique | Si₃N₄ | Matériau céramique technique non oxyde pour composants haute performance. |
| densité | Environ 3,2 g/cm³ | La faible densité réduit la masse et les effets centrifuges pendant la rotation à grande vitesse. |
| Dureté vickers | Environ 1400-1800 HV | La dureté élevée soutient la résistance à l’usure et la durabilité de surface. |
| Résistivité électrique | 10¹⁴ -10 ¹⁶ Ω·cm à température ambiante | Une isolation électrique élevée permet d’isoler les éléments de roulement du courant électrique. |
| Expansion thermique | Environ 1/4 d’acier | Une expansion thermique plus faible favorise la stabilité dimensionnelle lors des changements de température. |
| Stabilité de la température | -100°C à 1200°C contexte d’application | Indique une grande stabilité à la température; Les limites de service réelles des roulements dépendent de la nuance et de la conception. |
| La Microstructure | Céramique frittée dense et fine | Soutient la combinaison de dureté, de force et de ténacité. |
| Caractéristiques de frottement | Caractéristiques de faible frottement | Utile lorsque la friction, la production de chaleur et la perte d’énergie doivent être contrôlées. |
| Stabilité chimique | Stabilité chimique élevée | Utile dans des environnements corrosifs sélectionnés soumis à la compatibilité des médias. |
Les performances des sphères Si₃N₄ proviennent de la combinaison de faible densité, de dureté élevée, de stabilité thermique, d’isolation électrique et de faibles caractéristiques de frottement.
Avec une densité d’environ 3,2 g/cm³, le nitrure de silicium est sensiblement plus léger que l’acier de roulement. Une masse inférieure d’éléments de roulement peut réduire les effets centrifuges et les charges dynamiques dans les systèmes de roulement à grande vitesse.
Une gamme de dureté de référence d’environ 1400-1800 HV fournit une surface céramique très résistante à l’usure pour les applications de contact de roulement.
Les caractéristiques de faible densité, de dureté élevée et de faible frottement rendent le nitrure de silicium approprié aux environnements exigeants de roulement à grande vitesse.
Les données de référence fournies donnent une résistivité du volume à température ambiante de 10¹⁴-10¹⁶ Ω·cm, offrant de fortes caractéristiques d’isolation électrique.
Le coefficient de dilatation thermique est décrit comme étant environ le quart de celui de l’acier, supportant la stabilité dimensionnelle pendant les changements de température.
Le nitrure de silicium offre une forte stabilité chimique et une résistance à la corrosion par rapport à de nombreux matériaux de roulement métalliques.
Les sphères en nitrure de silicium peuvent être fabriquées pour différents systèmes de roulement, composants rotatifs et applications de précision. Les spécifications finales doivent être choisies en fonction de la vitesse, de la charge, de la conception du roulement, de la température, de la lubrification et des exigences dimensionnelles.
| spécification | Référence/Option disponible | personnalisation |
|---|---|---|
| matériel | Nitrure de silicium (Si₃N₄) | Sélection des notes en fonction de l’application. |
| Type de produit | Sphère céramique/bille de roulement | Roulement hybride ou applications spécialisées de rolling-element. |
| diamètre | Dépendant de l’application | Personnalisation basée sur le dessin. |
| Exemple de sphère dentaire | Env. 1-2.381 mm | Spécifique à l’application. |
| dureté | Environ 1400-1800 HV | Dépend de la catégorie et de la méthode d’essai. |
| densité | Environ 3,2 g/cm³ | Dépend de la catégorie matérielle et du traitement. |
| Résistivité électrique | 10¹⁴ -10 ¹⁶ Ω·cm | Vérification spécifique à l’application. |
| Finition de surface | Finition céramique de précision | Défini en fonction de l’application. |
| rondeur | Dépendant de l’application | Exigence de précision basée sur le dessin. |
| Tolérance dimensionnelle | Dépendant de l’application | Défini selon la conception d’incidence. |
Le diamètre influe sur la géométrie du roulement, la répartition de la charge, le comportement de rotation et la compatibilité avec le chemin de roulement correspondant.
La rondeur, la variation de diamètre et la finition de surface doivent être choisies en fonction du niveau de précision du système d’incidence.
Pour les applications à grande vitesse, il faut tenir compte des effets centrifuges, de la lubrification, de la précontrainte et de la production de chaleur.
La température, le courant électrique, l’humidité, l’exposition aux produits chimiques et les conditions de lubrification devraient être pris en compte lors du choix des matériaux.
Les sphères de nitrure de silicium sont particulièrement précieuses lorsque les éléments de laminage en acier conventionnel peuvent faire face à des limitations liées à une vitesse de rotation élevée, à un courant électrique, à la corrosion, à l’usure, à la température ou à la masse.
Les moteurs d’entraînement des véhicules électriques fonctionnent à des vitesses de rotation élevées et peuvent subir des conditions électriques qui contribuent à l’érosion du courant de roulement et de l’électricité. Les sphères céramiques en nitrure de silicium offrent une isolation électrique, une faible densité et une résistance élevée à l’usure.
Les pièces à main dentaires nécessitent des éléments roulants extrêmement petits et précis, capables de fonctionner à des vitesses de rotation très élevées. Les informations fournies décrivent des vitesses allant jusqu’à environ 450.000 tr/min et des diamètres de sphère d’environ 1-2.381 mm pour les applications pertinentes.
Les roulements de patins à roulettes fonctionnent sous un contact de roulement répété, des vibrations, de l’humidité et de la contamination. Les sphères en nitrure de silicium offrent une dureté élevée, une faible densité et une résistance à la corrosion pour les systèmes de roulement appropriés.
Les moyeux de vélo, les supports de pédales et autres assemblages rotatifs peuvent bénéficier de composants légers et à faible frottement. Les sphères si ₃N₄ peuvent contribuer à un roulement efficace et à un fonctionnement stable.
Les machines-outils à grande vitesse, les équipements rotatifs de précision et les machines de pointe peuvent utiliser des éléments de roulement en céramique de nitrure de silicium où la faible masse de roulement, la résistance à l’usure et la stabilité thermique sont importantes.
Les sphères de nitrure de silicium peuvent être utilisées dans les systèmes de paliers céramiques hybrides ou spécialisés pour les machines industrielles exigeantes. La sélection devrait tenir compte de la charge, de la vitesse, de la température, de la lubrification et de l’environnement.
Les sphères de nitrure de silicium ne sont pas limitées à un type de roulement. Leurs propriétés leur permettent de servir comme éléments de roulement dans différents composants de précision et de grande vitesse.
Roulements hybrides en céramique utilisés dans les systèmes de moteurs électriques à grande vitesse, où l’isolation électrique et la faible masse des éléments de roulement peuvent être précieuses.
Roulements miniatures à grande vitesse pour perceuses dentaires et pièces à main nécessitant de très petites billes en céramique et un fonctionnement stable.
Éléments roulants pour les assemblages tournants de vélos où un faible frottement, une durabilité et une rotation en douceur sont importants.
Éléments de roulement en céramique pour les systèmes de roulement à roulettes où la résistance à l’humidité, le roulement en douceur et la durabilité sont appréciés.
Éléments de roulement en céramique pour les systèmes de roulement de broches de précision et de machines à grande vitesse où une faible charge centrifuge et une stabilité thermique sont importantes.
La fabrication de sphères Si₃N₄ hautes performances nécessite un traitement céramique contrôlé suivi d’un meulage et d’une finition de précision. L’itinéraire exact de production dépend de la catégorie matérielle, de la taille de sphère, des conditions de précision et de l’application finale.
Choisissez une nuance de nitrure de silicium appropriée en fonction de la vitesse, de l’usure, de la température et des exigences électriques.
Préparer et conditionner la poudre fine Si₃N₄ et les additifs de traitement nécessaires.
Homogénéiser le système de matériau céramique pour un comportement de formage cohérent.
Façonner des préformes en céramique selon la taille de la sphère et les exigences de production.
Retirer les composants de traitement temporaires dans des conditions contrôlées.
Densifier le matériau de nitrure de silicium dans des conditions contrôlées à haute température.
Traiter les sphères frittées pour obtenir le diamètre et la géométrie requis.
Effectuer la finition finale de surface et la correction dimensionnelle.
Inspecter les caractéristiques dimensionnelles et de surface critiques.
Nettoyez les sphères finies et emballer les pour la protection pendant le transport.
● ●●●●●●●●●●● ● ● ● ● ● ●composition matérielle et catégorie en céramique
●Diamètre de la sphère et cohérence dimensionnelle
●Rondeur et précision géométrique
● État de surface et qualité de finition
●Dureté et représentation matérielle là où spécifiée
●Défauts visuels et intégrité de surface
●Exigences d’inspection spécifiques à l’application
Pour les applications d’ingénierie et d’oem, les sphères de nitrure de silicium devraient être spécifiées selon le système réel d’incidence plutôt que choisies seulement par le diamètre nominal.
Le diamètre de la sphère peut être spécifié selon la conception des roulements, la géométrie des composants et les dessins techniques.
La tolérance de diamètre, la rondeur et la finition de surface peuvent être définies en fonction du niveau de précision requis.
La catégorie matérielle peut être choisie selon la vitesse, la charge, la température, l’usure et les conditions électriques.
Les projets de sphère en céramique OEM peuvent être développés à partir des dessins du client, des spécifications ou des exigences d’application.
● Diamètre de sphère requis
● Quantité et demande annuelle
● Application et type d’incidence
● Vitesse de rotation
● conditions de charge et de fonctionnement
● Plage de température
● Environnement de lubrification
● Exigences d’isolation électrique
● Tolérance requise, rondeur et finition de surface
● Dessin technique ou échantillon de composant existant
XIAMEN HUACIJULI se concentre sur le traitement de la céramique de précision et des composants céramiques de haute performance personnalisés. Les produits en nitrure de silicium peuvent être développés pour des applications exigeantes dans les machines, l’automobile, l’aérospatiale, l’électronique et d’autres domaines industriels.
HUACIJULI se concentre sur les composants céramiques de haute performance et le traitement céramique de précision.
Des composants personnalisés peuvent être développés selon les dessins, les dimensions et les exigences spécifiques à l’application.
Si₃N₄ convient aux applications exigeantes nécessitant une faible densité, une dureté élevée, une stabilité thermique, une résistance à l’usure et une isolation électrique.
Les sphères en nitrure de silicium nécessitent un traitement contrôlé et une finition précise adaptée à la géométrie et aux exigences de l’application.
HUACIJULI se concentre également sur les matériaux céramiques de haute performance tels que la zircone et le nitrure d’aluminium.
Les projets peuvent être évalués selon la vitesse, la charge, la température, l’environnement, la précision et les conditions de fonctionnement.
Les sphères en nitrure de silicium sont des éléments roulants en céramique de précision fabriqués principalement à partir de nitrure de silicium fritté (Si₃N₄). Ils sont généralement considérés pour les applications rapides et exigeantes d’incidence.
Le nitrure de silicium offre une densité sensiblement inférieure, une dureté élevée, des caractéristiques de faible frottement, une stabilité thermique, une résistance à la corrosion et une isolation électrique.
Les données de référence fournies donnent une densité d’environ 3,2 g/cm³. La densité exacte dépend de la qualité du nitrure de silicium et de la voie de traitement.
La gamme de référence fournie est d’environ 1400-1800 HV. La dureté réelle dépend de la catégorie matérielle et de la méthode d’essai.
Oui. Les informations fournies sur les matériaux donnent une résistivité volumique à température ambiante d’environ 10¹⁴ -10 ¹⁶ Ω·cm, ce qui indique de fortes caractéristiques d’isolation électrique.
Oui. Ils peuvent être utilisés comme éléments de roulement en céramique dans des systèmes de roulement hybrides adaptés pour moteurs électriques. L’isolation électrique, la faible densité et la résistance à l’usure sont particulièrement importantes pour les machines à entraînement électrique.
Le nitrure de silicium convient aux applications miniatures de roulement à grande vitesse, y compris les pièces à main dentaires. Les informations d’application fournies décrivent des exemples impliquant des vitesses allant jusqu’à environ 450.000 tr/min et des diamètres de sphère d’environ 1-2.381 mm.
Les tailles dépendent de l’application. Des sphères de petit diamètre sont utilisées dans les roulements de précision miniatures, tandis que des sphères plus grandes peuvent être utilisées dans les systèmes de roulement industriels. Des tailles faites sur commande peuvent être évaluées selon des dessins techniques.
Oui. Les projets de sphère en céramique personnalisés peuvent être développés autour d’exigences telles que le diamètre, la tolérance dimensionnelle, la rondeur, la finition de surface, la qualité du matériau, la quantité et les conditions d’application.
Les applications typiques incluent des roulements de moteur EV, des roulements dentaires de pièce à main, des roulements de vélo haut de gamme, des roulements de patin à roulettes, des machines-outils à grande vitesse, des machines de précision et d’autres systèmes de rotation exigeants.
Le nitrure de silicium a une forte stabilité chimique et une résistance à la corrosion. La compatibilité chimique doit encore être évaluée en fonction du milieu exact, de la concentration, de la température et des conditions d’exposition.
L’information utile de citation inclut le diamètre de sphère, la quantité, l’exigence matérielle, la catégorie de précision, la tolérance, la rondeur, la finition de surface, l’application d’incidence, la vitesse de rotation et l’environnement de fonctionnement. Un dessin technique est préféré pour les projets OEM de précision.
Si vous développez des roulements à grande vitesse, des composants de moteur EV, des pièces à main dentaires, des roulements de bicyclette, des machines de précision ou un autre système de rotation, fournissez le diamètre requis, les conditions d’application et le dessin technique. HUACIJULI peut évaluer les exigences de sphère de nitrure de silicium pour votre projet.
Discutez de vos besoins en matière de sphère en céramiquePerformance parameters
performance | unit | ZrO₂ | Si₃N4 | SiC | Ai₂O3 |
density | g/cm³ | 6-6.05 | 3.22-3.25 | 3.15-3.2 | 3.85-3.92 |
hardness | kg/mm | 1250 | 1600 | 2450 | 1800 |
toughness | MN/m | 7.0 | 6.0 | 2.5 | 3.0 |
Bending strength | kgf/cm³ | 100-120 | 80-100 | 40-50 | 30-40 |
Thermal shock resistance | △T，℃ | 280 | 900 | 400 | 200 |
Coefficient of thermal expansion | x10-6/℃ | 9.0 | 3.5 | 4.2 | 7.0 |
Operating temperature | ℃ | 400 | 1200 | 1500 | 1600 |
Corrosion resistance (acids and bases) | / | Good | Good | Excellent | Excellent |
Thermal conductivity | w/mk | 3.0 | 29 | 120 | 23 |
Fatigue life | / | 80x | 100x | 50x | 40x |
magnetic | / | Non | Non | Non | Non |
Insulation | // | Insulation | Insulation | Insulation | Insulation |
Compressive strength | Mpa | 2000 | 3500 | 2250-300 | 2800-3500 |
fracture toughness | Mpa:m-3/2 | 11 | 7 | 4-5 | 2-4 |
Weber modulus | GPa | >15 | >15 | >6 | >6 |
Elastic modulus | GPa | 210 | 320 | 410 | 420 |
Poisson's ratio | / | 0.3 | 0.26 | 0.26 | 0.2 |
resistance | mm2/m | >10 | >10 | 100-2 | >10 ->10 |
resistivity | mm2/m | 1015 | 1018 | / | / |
Specific heat | J/KgK | 400 | 800 | / | / |
Number of stress cycles (50% probability of failure) | / | 50*106 | 50*106 | / | / |
Failure modes due to rolling contact fatigue | / | Peeling/Cracking | peeling off | / | / |
Dimensional stability | / | good | good | good | good |
Supports custom specifications.
