Qu’est-ce que le nitrure de silicium en céramique?
Le nitrure de silicium (Si₃N₄) est un matériau inorganique non métallique à liaison covalente hautement avancé, composé d’atomes de silicium et d’azote. Synthétisé pour la première fois en 1857, il était#39; L au milieu du xxe siècle que son extraordinaire potentielIngénierie des structures céramiquesA été entièrement réalisé. Aujourd’hui, il se situe au sommet de la science des matériaux de pointe, permettant des technologies qui repoussent les limites de la vitesse, de la température et de la fiabilité.
Contrairement aux céramiques oxydes (comme l’alumine) qui reposent sur une liaison ionique, Si₃NLes liaisons covalentes (env. 70% covalent, 30% ionique)....... Cette structure atomique est responsable de sa dureté exceptionnelle, de sa stabilité à haute température et de sa résistance aux attaques chimiques. Si₃N₄ existe en deux phases cristallographiques primaires: la basse températurephase alpha (α)Et la haute températurephase bêta (β)....... Pendant le processus de fabrication, la poudre de phase α est transformée en grains allongés de phase β, créant une microstructure unique " auto-renforcée " qui donne à Si₃N₄ sa robustesse légendaire.
Parce que ses liaisons covalentes rendent impossible le frittage sans additifs, la qualité d’ingénierie Si₃N₄ est produite en utilisant des quantités précises d’auxiliaires de frittage (généralement Y₂O₃ et Al₂O₃) et des techniques de densification avancées comme le frittage sous pression de gaz (GPS) ou le pressage isostatique à chaud (HIP). Le résultat est un composant céramique de forme proche du net, entièrement dense, prêt pour les applications les plus exigeantes sur terre et dans l’espace.
Propriétés des matériaux clés de Si₃N₄
Le tableau suivant résume les caractéristiques physiques, mécaniques et thermiques du nitrure de silicium fritté qui le rendent indispensable à l’ingénierie moderne:
| Catégorie de propriété | Propriété spécifique | Valeur typique | Importance technique |
|---|---|---|---|
| mécanique | Dureté (Vickers) | 13-17 GPa | Extrême usure & résistance à l’abrasion |
| Résistance à la rupture (KC c) | 6 à 8 MPa·m½ | La plus haute de toute céramique monolithique | |
| Résistance à la flexion | 700-1000 MPa | Survit à une charge mécanique élevée | |
| thermique | Dilatation thermique (CTE) | 3.2. -. - × 10⁻⁶/°C | Allume les métaux; stress thermique minimal |
| Conductivité thermique | 20-30 W/m·K | Dissipe la chaleur; Empêche l’emballement thermique | |
| Résistance aux chocs thermiques | ΔT et gt; 800°C | Survit à une trempe rapide sans fissuration | |
| physique | densité | 3,2 g/cm³ | 60% plus léger que l’acier; Réduit l’inertie |
| Résistivité électrique | > 10¹⁴ Ω·cm | Isolant électrique parfait | |
| Produits chimiques | Résistance à la Corrosion | Excellent | Immunisé à la plupart des acides, alcalis, & métaux fondus |
Le Secret de la ténacité Si₃N₄ : Microstructure & fissure Bridging
Pourquoi Si₃N₄ est-il tellement plus résistant que les autres céramiques? La réponse réside dans son uniquemicrostructure à renforcement automatique....... Le diagramme suivant illustre comment les grains β-Si₃N₄ allongés créent des mécanismes qui empêchent les fractures de se propager Une caractéristique totalement absente dans les céramiques equiaxées comme Al₂O₃ ou La SiC:

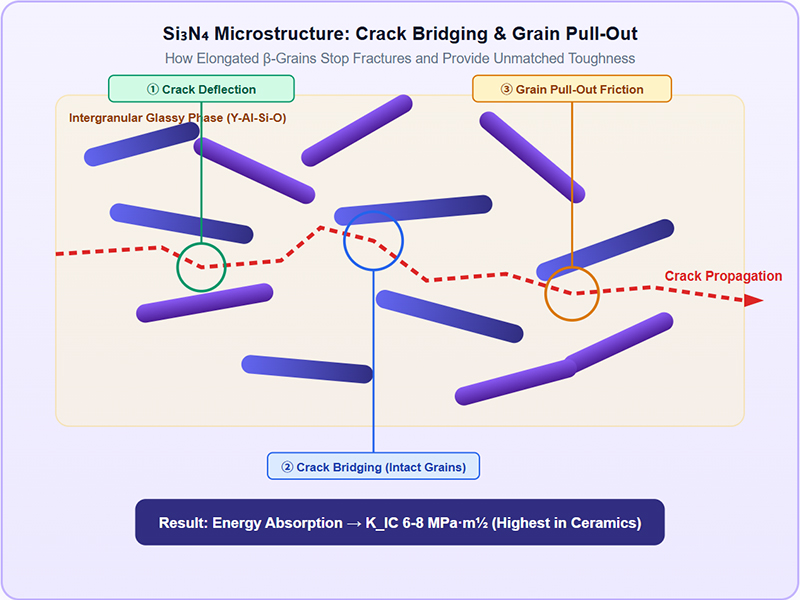

Diagramme 1: Si₃N₄ mécanisme de durcissement par Crack-Bridging
Connaissances étendues: Transformation de Phase α à β
Lors du frittage à >1750°C, la poudre de départ α-Si₃N₄ se dissout dans la phase vitreuse liquide et reprécipite sous forme deβ-Si allongé ₃N₄ grains....... En contrôlant avec précision la température de frittage, le temps et la pression d’azote, les scientifiques des matériaux ajustent le rapport d’aspect des grains (longueur-largeur). Des rapports d’aspect plus élevés donnent une plus grande ténacité, tandis que des grains plus fins donnent une plus grande résistance.
Pourquoi Al₂O₃ et SiC sont cassants
Les céramiques conventionnelles comme l’alumine (Al₂O₃) et le carbure de silicium (SiC) sont composées degrains équiaxes (ronds/blocs)....... Quand une fissure commence, elle se déplace directement à travers les bords du grain avec une résistance nulle, provoquant instantanément un éclatement catastrophique. Si₃N₄' s les grains allongés forcent les fissures à zigzag, à pont et à dépenser de l’énergie 0 en changeant fondamentalement le mode de rupture de fragile à quasi-ductile.
Principaux avantages du nitrure de silicium
Lorsque les ingénieurs spécifient Si₃N₄, ils résolvent généralement un mode de défaillance spécifique qui limite les métaux ou autres céramiques. Voici les principaux avantages:
Tolérance aux dommages inégalée
Avec KC cJusqu’à 8 MPa·m½, Si₃N₄ survit aux charges d’impact, aux surtensions de pression et à l’ingestion de particules qui détruiraient SiC ou Al₂O₃ instantanément. C’est la seule céramique sûre pour les applications dynamiques et à chocs élevés.
Survie aux chocs thermiques extrêmes
Son faible CTE (3,2 ppm/K), combiné à une conductivité thermique modérée et à une résistance élevée, permet à Si₃N₄ de survivre à une trempe rapide de 800°C à l’eau froide sans craquer - un fait impossible pour la plupart des métaux ou des oxydes.
Réduction massive du poids
À 3,2 g/cm³, Si₃N₄ représente 40% du poids de l’acier et 22% du poids du carbure de tungstène. Dans les pièces tournantes à grande vitesse (roulements, turbines), les forces centrifuges sont réduites de 60%, ce qui permet des vitesses de rotation plus élevées et une consommation d’énergie plus faible.
Neutralité électrique et magnétique
Si₃N₄ est un isolant électrique parfait et complètement non magnétique. Cela évite les piqûres d’usinage par décharge électrique (EDM) dans les roulements de moteur EV et permet l’utilisation dans les machines d’irm et les chambres plasma à semi-conducteurs.
Inertie chimique universelle
Si₃N₄ est pratiquement immunisé contre les attaques des acides, des alcalis et des solvants organiques. De manière cruciale, il estNon-mouillage par métaux non ferreux en fusion(Al, Zn, Cu), ce qui en fait le matériau ultime pour la manipulation métallurgique.
Rétention de résistance à haute température
Alors que l’acier perd 50% de sa résistance de 500°C, la haute qualité Si₃N₄ conserve sa résistance à la température ambiante et sa dureté jusqu’à1200°C à 1400° c, permettant une utilisation dans les moteurs à réaction et les fours industriels.
Si₃N₄ vs. matériaux alternatifs: la carte des performances
Le tableau radar suivant compare visuellement le nitrure de silicium par rapport à quatre matériaux d’ingénierie courants sur six axes de performance critiques. Remarquez comment Si₃N₄ (Indigo) domine les bords extérieurs du graphique, représentant le profil immobilier le plus équilibré et le plus complet:

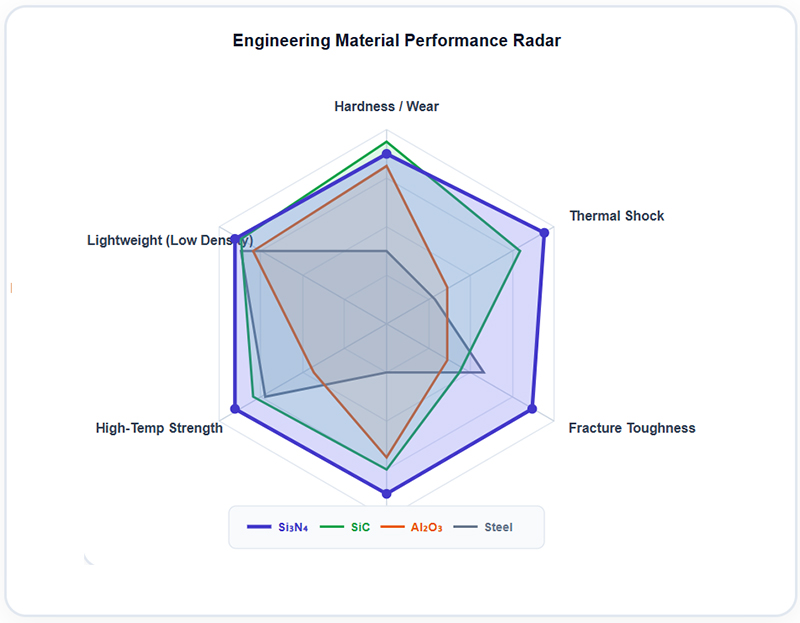

Diagramme SVG 2: diagramme Radar de Performance des matériaux multi-axes
Note: alors que SiC est légèrement en dureté pure, Si₃N₄' L son énorme avantage en termes de résistance à la rupture et de choc thermique en fait le choix supérieur pour les environnements d’ingénierie dynamiques et réels.
Usages industriels & Applications de Si₃N
En raison de son profil de propriétés polyvalentes, le nitrure de silicium est passé d’un matériau de laboratoire de niche à une technologie essentielle pour de multiples industries mondiales:
Roulements &; tribologie
Utilisations:Roulements à billes hybrides en céramique, roulements d’arbre principal d’éoliennes, roulements de moteur de traction EV, roulements de broche de machine-outil.
Pourquoi Si₃N₄:La réduction de poids de 60% réduit les forces centrifuges à régime élevé. L’isolation électrique empêche les piqûres EDM dans les moteurs EV. Fonctionne de manière fiable avec une lubrification marginale.
Motopropulseurs automobiles et électriques
Utilisations:Les rotors de turbocompresseur, les pousseurs de soupape de moteur, les bougies de préchauffage, et de façon critique,Substrats AMB (Active Metal brasing)Pour les modules de puissance SiC/IGBT dans les convertisseurs EV.
Pourquoi Si₃N₄:La résistance à la fatigue thermique élevée permet aux substrats d’amb de survivre >10 000 cycles thermiques sans délamination de cuivre.
Aéronautique et défense
Utilisations:Paliers d’arbre principal de turbine à gaz, radomes, cônes de nez de missile, attaches aérospatiales et composants structurels de satellite.
Pourquoi Si₃N₄:Maintient la force à >1000°C, léger, et transparent aux fréquences radar (radomes). Survit au cycle thermique extrême des environnements spatiaux.
Métallurgie et traitement des métaux
Utilisations:tubes de protection pour thermocouples, creusets, composants de poche, roulements de rouleaux de coulée continue et buses de transfert en métal fondu.
Pourquoi Si₃N₄: Non mouillantPar l’aluminium fondu, le zinc et le cuivre. Immunisé aux chocs thermiques lorsqu’il est plongé dans le métal fondu. Ne contamine pas la fonte.
Fabrication de semi-conducteurs
Utilisations:Porte-embarcations wafer, anneaux de mise au point pour les chambres de gravure, anneaux de retenue CMP, et couvercles de chauffage.
Pourquoi Si₃N₄:Génération de particules ultra-basse, résistance à l’érosion plasma élevée (supérieure au quartz), et aucune contamination métallique dans les environnements de salle blanche.
Outils de coupe & usinage
Utilisations:Plaquettes indexables pour l’usinage rapide de la fonte, des superalliages (Inconel) et des aciers trempés.
Pourquoi Si₃N₄:La dureté extrême à chaud permet l’usinage à sec à des vitesses 5-10× plus rapides que les outils en carbure. La stabilité chimique empêche l’usure du cratère et le bord bâti.
Si₃N₄ vs. autres matériaux d’ingénierie
| La propriété | Si₃N₄ | Al₂O₃ | ZrO₂ | SiC | Roulement en acier |
|---|---|---|---|---|---|
| Densité (³ de g/cm) | 3.2 | 3,9 et 3,9 | 6,0 et 6,0 | 3.2 | 7,8 % de la population |
| Résistance à la rupture (MPa·m)½) | 6 à 8 ★ | 3 à 5 ans | 5 à 8 ans | 3 à 5 ans | 15-25 ans |
| Choc thermique (ΔT °C) | >800 ★ | ~200 ~200 ~200 | ~300 ~300 | ~400 ~400 | N/ d |
| Max utilisation Temp (°C) | 1400 ★ | 1200 | 800 | 1600 | ~200 |
| Isolation électrique | Excellent ★ | Excellent | bon | semi-conducteurs | Chef d’orchestre |
Pourquoi s’associer à HUACIJULI pour les Solutions Si₃N₄?
Maîtrise des sciences des matériaux
Nous faisons ' t just machine Si₃N₄; Nous concevons la microstructure. De la chimie des poudres au contrôle du rapport d’aspect des grains β, nous optimisons le matériau pour votre application spécifique.
Fabrication de bout en bout
Frittage GPS/HIP interne, meulage diamant CNC 5 axes, rodage et polissage. De la poudre crue aux composants finis et inspectés sous un même toit.
Support applicatif mondial
Notre équipe d’ingénierie travaille directement avec vos concepteurs pour résoudre les défis thermiques, d’usure et structurels, en fournissant des retours DFM (Design for Manufacturability).
Prêt à mettre à niveau votre ingénierie avec Si₃N₄?
Contactez notre équipe de science des matériaux pour discuter de votre application et recevoir une solution personnalisée en nitrure de silicium.
Contacter HUACIJULI ingénierieQuestions fréquemment posées (FAQ)
Q1: qu’est-ce que le nitrure de silicium est exactement en céramique?
Le nitrure de silicium (Si₃N₄) est une céramique structurelle à liaison covalente avancée. Sous sa forme d’ingénierie, il présente une microstructure emboîtée de grains β allongés qui fournit la plus haute ténacité à la rupture de toute céramique monolithique, combinée avec une dureté extrême, une faible densité, et une résistance exceptionnelle aux chocs thermiques.
Q2: qu’est-ce qui rend Si₃N₄ meilleur que d’autres céramiques comme Al₂O₃ ou SiC?
Le principal avantage estTolérance aux dommages....... Alors que Al₂O₃ et SiC sont cassants et se brisent sous l’impact ou les changements de température rapides, Si₃N#39; s structure de grain allongé crée "crack-bridging" mécanismes qui empêchent les fractures de se propager. Cela lui donne 2 fois la ténacité à la rupture de SiC et une résistance aux chocs thermiques supérieure, ce qui le rend fiable dans des environnements dynamiques à contraintes élevées.
Q3: quelles sont les utilisations industrielles les plus courantes de Si₃N₄?
Les principales utilisations comprennent:Roulements céramiques hybrides(ve, aérospatiale, éoliennes),AMB substrats de puissancePour les convertisseurs EV,inserts d’outils de coupePour l’usinage à grande vitesse,Manipulation des métaux fondusComposants (tubes thermocouples, creusets), etfabrication de semi-conducteursÉquipement (supports de plaquettes, anneaux de gravure).
Q4: Si₃N₄ peut-il remplacer l’acier dans les applications à haute température?
Oui. Alors que l’acier du roulement perd son intégrité structurelle au-dessus de 200°C et que l’acier à outils se ramollit au-dessus de 500°C, haute qualité Si₃NMaintient sa résistance à température ambiante et sa dureté jusqu’à 1200°C-1400°C....... En outre, il est 60% plus léger, électriquement isolant, et immunisé contre l’oxydation et la corrosion, résolvant plusieurs modes de défaillance simultanément.
