Le défi de l’ingénierie à haute température
La conception de composants pour des environnements dépassant 800°C présente un paradoxe brutal de la science des matériaux.Métaux et superalliages(comme l’inconel ou le titane) commencent à ramollir, fluidifier et oxyder rapidement, nécessitant des canaux de refroidissement internes complexes et lourds.polymèresFondre ou décomposer instantanément.Céramiques conventionnelles à l’oxyde(comme l’alumine ou la zirconie) peuvent survivre à la chaleur, mais se briser catastrophiquement s’il est soumis à des fluctuations rapides de température (choc thermique) ou à un impact mécanique.
Nitrure de silicium (Si₃N)Brise ce paradoxe. C’est l’un des très rares matériaux d’ingénierie sur terre qui offre simultanémentRésistance à la chaleur extrême (jusqu’à 1400°C), survie aux chocs thermiques inégalée, résistance mécanique élevée et faible densité....... Contrairement aux métaux, il ne ramollit pas à mesure que les températures augmentent; En fait, sa force reste remarquablement stable. Ce profil unique fait de Si₃N₄ le matériau de référence pour les turbines à gaz de nouvelle génération, les turbocompresseurs automobiles, la propulsion aérospatiale et le traitement métallurgique avancé.
Propriétés thermiques clés à haute température de Si₃N
Les mesures suivantes définissent pourquoi Si₃N₄ surpasse presque tous les autres matériaux dans des environnements de chaleur extrême:
| La propriété | Si₃N valeur | Importance d’ingénierie à haute température |
|---|---|---|
| Température de Service max (inerte) | 1400°C | Maintient l’intégrité structurelle dans les fours et fours |
| Max Temp de Service (Air/ oxydant) | 1200°C - 1300°C | La couche de passivation protège contre l’oxydation continue |
| Rétention de force à haute température | ~100% à 1200°C | Ne ramollit pas ou ne donne pas comme les métaux à la chaleur élevée |
| Résistance aux chocs thermiques (ΔT) | > 800°C | Survit à une trempe rapide sans fissuration |
| Coefficient de dilatation thermique | 3.2. - × 10⁻⁶/°C | Une expansion extrêmement faible minimise les contraintes thermiques |
| Résistance au fluage | Excellent | Résiste à la déformation lente sous la charge à haute température constante |
| Conductivité thermique | 20-30 W/m·K | Dissipe les points chauds localisés, empêchant l’emballement thermique |
Comment Si₃N₄ survit: rétention de la force et Protection contre l’oxydation
Contrairement aux métaux qui perdent de la résistance linéairement à mesure que la température augmente, Si₃N₄ conserve son intégrité mécanique. En outre, dans les environnements riches en oxygène, il emploie un " auto-guérison " mécanisme d’oxydation. Le diagramme ci-dessous illustre ces deux mécanismes critiques de survie à haute température:

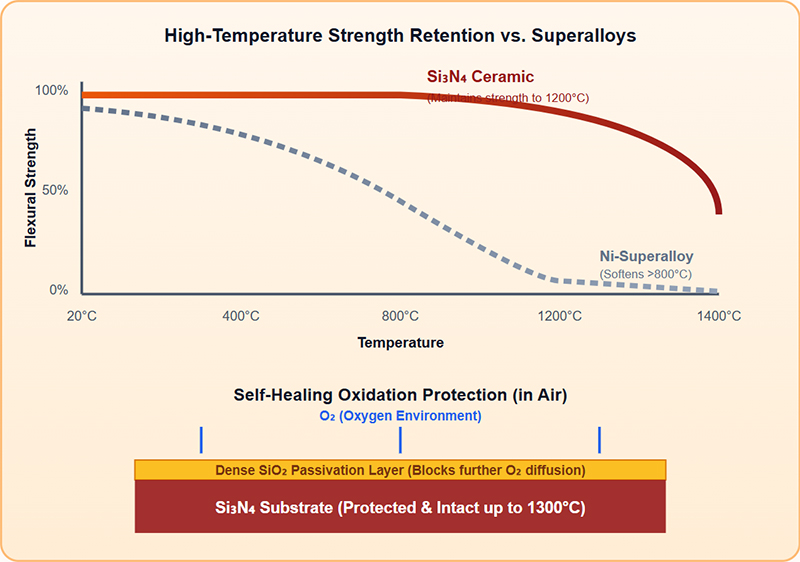

Diagramme 1: Si₃N₄ résistance à haute température & mécanisme de Passivation
Le mécanisme de Passivation
Lorsqu’elle est exposée à l’oxygène à des températures élevées, la surface de Si₃N₄ réagit pour former une couche mince, très adhérente et dense deSilice (SiO₂)....... Cette couche vitreuse agit comme une barrière de diffusion, empêchant l’oxygène d’atteindre le substrat sous-jacent Si₃N₄. Ce "self-healing" passivation est ce qui permet à Si₃N₄ de survivre à un fonctionnement continu dans l’air jusqu’à 1300°C.
La limite de 1400°C dans l’air
Au-dessus de 1300°C-1400°C en atmosphère oxydante, la couche protectrice de SiO₂ commence à cristalliser (cristobalite) ou à se volatiliser, perdant ainsi ses qualités protectrices. Pour les applications continuesAu-dessus de 1400°C, Si₃N₄ doit être utilisé dans des environnements inertes (argon/ azote) ou sous vide, où il peut fonctionner en toute sécurité jusqu’à son point de décomposition sans se dégrader.
Principaux avantages de Si₃N₄ en cas de chaleur extrême
Survie aux chocs thermiques inégalée
Avec un ΔT > 800°C, Si₃N₄ peut être chauffé à chaud au rouge et plongé dans l’eau froide sans craquer. Cela le rend idéal pour les composants qui subissent des cycles de chauffage/refroidissement rapides, comme les appareils de four ou les capteurs de métal fondu.
Fluage zéro à haute température
Sous une charge mécanique constante à 1200°C, les métaux se déforment lentement (fluage) et finissent par échouer. Si₃N₄ fritté à haute teneur ne présente pratiquement aucun fluage, maintenant des tolérances dimensionnelles exactes dans les applications de turbines et de fours à haute contrainte.
Réduction massive de la charge centrifuge
Avec 3,2 g/cm³, Si₃N₄ est 60% plus léger que les superalliages. Dans les pièces tournantes à haute vitesse et à haute température (comme les rotors de turbocompresseur), cela réduit considérablement les contraintes centrifuges sur l’arbre et les roulements, permettant un enroulement plus rapide et des limites de régime plus élevées.
Métal fondu non mouillant
Si₃N₄ est chimiquement inerte etNon mouillantPar la plupart des métaux non ferreux en fusion (aluminium, Zinc, cuivre). Il won' L alliage, dissoudre ou contaminer la fusion, ce qui en fait le matériau ultime pour la manipulation et la détection métallurgiques.
Carte des applications à haute température par industrie
Le schéma suivant présente les composants haute température spécifiques fabriqués à partir de Si₃N₄ selon leurs industries respectives et leurs plages de températures de fonctionnement:

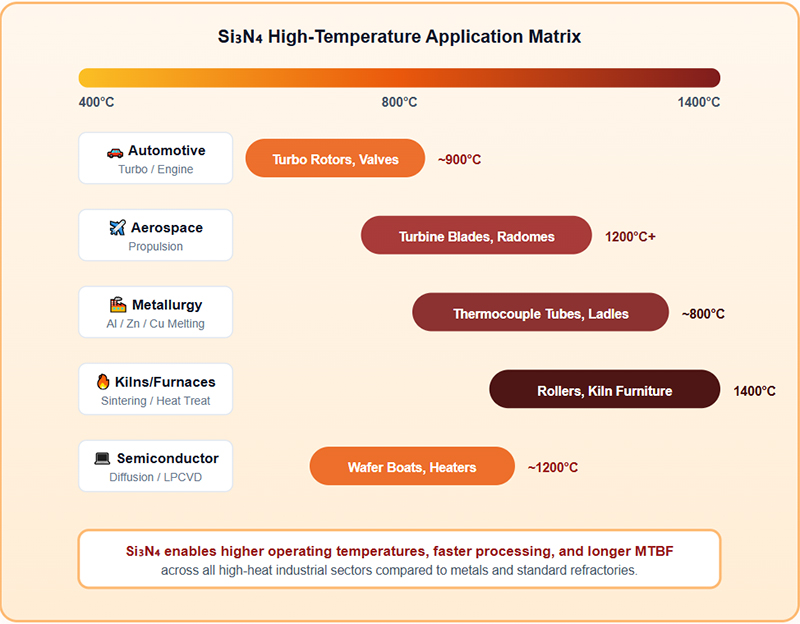

Diagramme 2: Si₃N₄ composants à haute température et déploiement industriel
Utilisations industrielles détaillées en cas de chaleur extrême
Rotors de turbocompresseur automobile
Le défi:Les gaz d’échappement dépassent 900°C; Les rotors en métal lourd souffrent d’une inertie élevée, causant "turbo lag."
La Solution Si₃N₄ :Les rotors si ₃N₄ sont 60% plus légers, réduisant le moment d’inertie de plus de moitié. Cela permet au turbo de s’enrouler instantanément, éliminant le retard, améliorant l’efficacité énergétique et survivant aux chocs thermiques extrêmes lors d’une décélération soudaine.
Tubes thermocouples métallurgiques
Le défi:Les capteurs immergés dans de l’aluminium ou du cuivre fondu font face à un choc thermique extrême, à une corrosion chimique et à une contamination par fusion.
La Solution Si₃N₄ :Les tubes de protection si ₃N₄ survivent au choc thermique de l’immersion, ne réagissent ni ne contaminent le bain non ferreux (non mouillant), et durent 10× plus longtemps que les tubes en fonte ou en alumine standard.
Rouleaux de four industriel & meubles de four
Le défi:Les étagères du four et les rouleaux continus du four fléchissent (fluage) et se fissent sous des charges lourdes à 1300°C+.
La Solution Si₃N₄ :Les appareils si ₃N₄ ne présentent aucun fluage à 1400°C, ce qui permet des étagères plus minces et plus légères qui maximisent le volume du four. Ils survivent à des cycles rapides de chauffage/refroidissement sans déformation ni fissuration.
Composants de turbines à gaz aérospatiales
Le défi:Les moteurs à réaction exigent des températures d’entrée de turbine plus élevées pour une meilleure poussée et une meilleure efficacité, mais les superalliages fondent et nécessitent de l’air de refroidissement lourd.
La Solution Si₃N₄ :Les aubes et les boucliers de turbine si ₃N₄ fonctionnent à des températures >1200°C sans refroidissement interne, augmentant considérablement l’efficacité thermique du moteur et le rapport poussée/poids.
Fours de Diffusion à semi-conducteurs
Le défi:Les galettes dans les fours à LPCVD et à diffusion fonctionnent à 1200°C, où le quartz s’affine et contamine les galettes.
La Solution Si₃N₄ :Les porte-wafer si ₃N₄ maintiennent une planéité parfaite (fluage nul) à 1200°C, ne dégazent pas et empêchent la contamination particulaire, assurant un rendement élevé des semi-conducteurs.
Soudage à haute température & appareils d’usinage
Le défi:Les gabarits et les montages utilisés dans le soudage automatisé ou l’usinage à sec à grande vitesse absorbent la chaleur et la chaîne localisées massives.
La Solution Si₃N₄ :Les broches de localisation, les isolateurs et les buses de soudage si ₃N₄ résistent à l’adhérence des éclaboussures, maintiennent des tolérances dimensionnelles exactes sous une chaleur localisée intense et isolent électriquement la pièce.
Comparaison de matériaux haute température: Si₃N₄ vs Alternatives
| Propriété à haute température | Si₃N₄ | La SiC | Al₂O₃ | ZrO₂ | ni-superalliage |
|---|---|---|---|---|---|
| Max utilisation Temp (Air) | 1200-1300°C | 1500°C | 1200°C | 800°C | ~1000°C |
| Choc thermique (ΔT) | >800°C ★ | ~400°C | ~200°C | ~300°C | N/A (rendements) |
| Résistance à 1000°C | ~100% RT ★ | ~90% RT | ~60% RT | ~40% RT | ~30% RT |
| Résistance à la rupture | 6 à 8 ★ | 3 à 5 ans | 3 à 5 ans | 5 à 8 ans | haute |
| Densité (³ de g/cm) | 3,2 ★ | 3.2 | 3,9 et 3,9 | 6,0 et 6,0 | 8,2 % de la population |
★ meilleur dans la catégorie pour les applications dynamiques à haute température à chocs élevés. Bien que SiC ait une température absolue max plus élevée, sa faible ténacité le rend inadapté aux environnements thermiques rotatifs ou à fort impact où Si₃N₄ excelle.
Pourquoi s’associer à HUACIJULI pour High-Temp Si₃N₄?
Frittage de hanche de haute pureté
Notre procédé de pressage isostatique à chaud (HIP) élimine les phases résiduelles aux limites des grains vitres, maximisant la résistance au fluage et la stabilité structurelle à haute température jusqu’à 1400°C.
Usinage de géométrie complexe
Le meulage au diamant CNC à 5 axes nous permet de produire des formes complexes à haute température comme des rotors de turbocompresseurs, des pales de turbine et des appareils de four personnalisés à des tolérances exactes.
Support de Simulation thermique
Notre équipe d’ingénierie fournit la modélisation thermique et des contraintes FEA (analyse par éléments finis) pour optimiser la conception de vos composants pour les environnements de chaleur extrême avant la fabrication.
Repousser les limites thermiques de votre ingénierie?
Envoyez-nous vos exigences d’application à haute température. Nos scientifiques des matériaux concevront une solution personnalisée Si₃N₄ pour surperformer vos matériaux actuels.
Demander une Consultation d’ingénierie à haute températureQuestions fréquemment posées (FAQ)
Q1: quelle est la température maximale absolue que Si₃N₄ peut supporter?
dansEnvironnements inertes ou sous vide, Si₃N₄ peut fonctionner en continu jusqu’à1400°CSans dégradation structurelle. dansEnvironnements oxydants (air), la limite continue sûre est1200°C à 1300° c, protégé par une couche de passivation de silice auto-formante.
Q2: pourquoi doesn' t Si₃N₄ briser sous des changements de température rapides?
La résistance aux chocs thermiques exige une faible dilatation thermique, une bonne conduction thermique et une ténacité élevée. Si₃N₄ a un CTE exceptionnellement bas (3.2 × 10⁻⁶/°C) combinée à la ténacité la plus élevée de toutes les céramiques (6 à 8 MPa·m½). Cela lui permet de survivre à ΔT > 800°C (par exemple, la trempe de la chaleur rouge dans l’eau) sans fissuration.
Q3: comment Si₃N₄ se compare-t-il à l’inconel et à l’acier à 1000°C?
A 1000°C, l’acier et les superalliages au ni ont perdu 50 à 70% de leur résistance à la température ambiante et souffrent du fluage. Si₃NConserve presque 100% de sa résistance à la température ambianteÀ 1000°C, tout en étant 60% plus léger et immunisé contre l’oxydation à haute température.
Q4: Si₃N₄ peut-il être utilisé en contact avec des métaux en fusion?
Oui. Si₃N₄ est très résistant au mouillage parMétaux non ferreux en fusionComme l’aluminium, le zinc et le cuivre. Il est largement utilisé pour les tubes de protection de thermocouple, les garnitures de poche, et les buses de transfert dans l’industrie de la métallurgie parce qu’il ne réagit pas avec ou contaminer la fusion. (Note: il n’est pas recommandé pour le fer ou l’acier fondu en raison de la réduction chimique à des températures extrêmes).
