Le défi de la fabrication de semi-conducteurs: le rendement à l’échelle atomique
La fabrication moderne de semi-conducteurs est sans doute le processus de fabrication le plus complexe de l’histoire humaine. À mesure que les noeuds logiques diminuent à 3nm et moins, et que les piles de mémoire 3D NAND dépassent plus de 200 couches, les tolérances physiques à l’intérieur des outils de fabrication sont mesurées en angstroms. Dans cet environnement,contamination par les micro-particules et usure des outils induite par le plasmaSont les principaux ennemis de wafer yield.
À l’intérieur des chambres de gravure au plasma, les gaz réactifs (comme CF₄, CHF₃, Cl₂ et HBr) sont dynamisés en plasmas agressifs qui décapent physiquement et chimiquement les matériaux. Les métaux conventionnels se corroderaient instantanément et les polymères standards fondraient ou s’écouleraient. Si le silicium et le quartz (SiO₂) sont couramment utilisés, ils souffrent de rapides taux d’érosion ou de fragilité.Nitrure de silicium haute pureté (Si₃N₄)A émergé comme le matériau céramique avancé critique qui comble l’écart, offrant la combinaison ultime de résistance du plasma, de ténacité mécanique et de génération de particules ultra-basse requise pour les fabs à noeuds avancés.
Key Si₃N₄ propriétés pour les salles blanches
| La propriété | Si₃N valeur | Importance des semi-conducteurs |
|---|---|---|
| Niveau de pureté | > 99,99% (4N) | Empêche la contamination métallique /mobile ion wafer |
| Résistance à l’érosion du plasma | exceptionnel | Survit aux agressifs CF₄/O₂ et aux plasmas halogènes |
| Génération de particules | ultra-faible | Minimise la densité des défauts de plaquette (améliore le rendement) |
| Résistance à la rupture (KC c) | 6 à 8 MPa·m½ | Empêche les ruptures catastrophiques lors de la manipulation robotisée des plaquettes |
| Résistance à la flexion | 700-1000 MPa | Supporte les charges lourdes de plaquettes dans les bateaux de four sans fléchissement |
| Choc thermique (ΔT) | > 800°C | Survit à un chauffage/refroidissement rapide dans les fours CVD/Diffusion |
Le rôle des bagues Focus Si₃N₄ dans les chambres de gravure Plasma
L’application la plus critique de Si₃N₄ dans la fab est laAnneau de mise au point (ou anneau de bord)Dans les outils de gravure diélectrique et conducteur. Cet anneau entoure la plaquette de silicium, formant la gaine de plasma pour assurer une gravure uniforme sur la plaquette.#39; s extrême bord. Le schéma ci-dessous illustre comment Si₃N₄ surpasse le silicium dans cet environnement brutal:

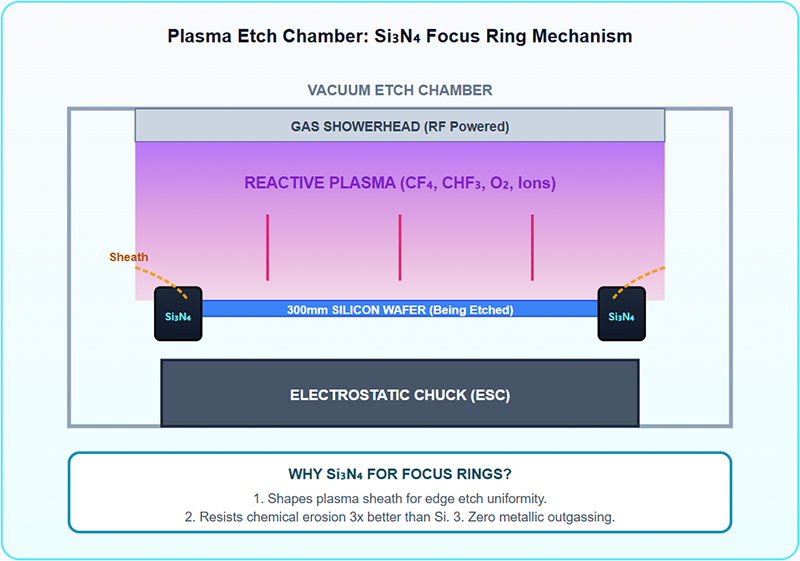

Diagramme 1: chambre de gravure Plasma & Si₃N₄ Focus Ring Cross-div
Le problème de l’effet de bord
Au bord extrême d’une plaquette de 300mm, la gaine de plasma se plie naturellement, provoquant un bombardement irrégulier d’ions et une faible uniformité de la gravure. Le conseil des ministresSi₃N₄ bague de focusAgit comme une frontière physique et électrique qui force la gaine de plasma à rester parfaitement horizontale sur toute la surface de la plaquette, assurant l’uniformité de la dimension critique (CD) du centre au bord.
Prévention des défauts de particules
Si un anneau de mise au point s’érode trop rapidement (comme le silicium ou le Quartz), il épaisse des microparticules qui se posent sur la plaquette, tuant les micropuces. Haute densité, haute pureté Si₃N₄ érode uniformément et lentement,Réduction des défauts d’additionneur de particules jusqu’à 80%Par rapport aux matériaux standard, augmentant directement le rendement fab.
Applications principales de Si₃N₄ dans la Fab
1. Plasma Etch Focus Rings & pommes de douche
Rôle:Définit la limite du plasma autour de la plaquette; Distribue des gaz réactifs.
Si₃N₄ avantage:Résistance supérieure aux plasmas fluorés et halogènes. Maintient des tolérances dimensionnelles précises sur des milliers d’heures de RF, assurant des profils de gravure cohérents pour les trous 3D net à haut rapport d’aspect.
2. CMP anneaux de retenue & Dressers
Rôle:Maintient le support porteur des plaquettes en place pendant la planarisation mécanique chimique (PGPC); Conditionne le tampon de polissage.
Si₃N₄ avantage:La dureté extrême (HV 15 GPa) et la résistance élevée à la rupture empêchent l’écaillage sous une pression de force descendante élevée. Ne contamine pas le lisier CMP hautement sensible avec des ions métalliques.
3. Diffusion &; LPCVD Wafer Boats
Rôle:Peut contenir plus de 100 tranches verticalement à l’intérieur des fours à oxydation à haute température (jusqu’à 1200°C) et CVD.
Si₃N₄ avantage:Fluage zéro à haute température (affaissement). Contrairement aux bateaux en Quartz qui se déforment au fil du temps et causent le glissement des plaquettes, les bateaux Si₃N₄ restent parfaitement rigides, empêchant la rupture catastrophique des plaquettes pendant le chargement robotique.
4. Lithographie et étapes d’inspection
Rôle:Composants structuraux, miroirs et étapes de mouvement dans les outils de lithographie EUV/DUV et d’inspection de plaquettes.
Si₃N₄ avantage:Rigidité spécifique exceptionnelle (rapport rigidité/poids) et faible dilatation thermique. Permet une accélération d’étage ultra-rapide sans vibration, assurant une précision de recouvrement au niveau du nanomètre.
Déploiement de si ₃N₄ à travers le flux de processus Fab
Le schéma suivant illustre l’intégration des composants céramiques Si₃N₄ à travers les étapes majeures du flux de fabrication de semi-conducteurs en début de ligne (FEOL) et en fin de ligne (BEOL) :

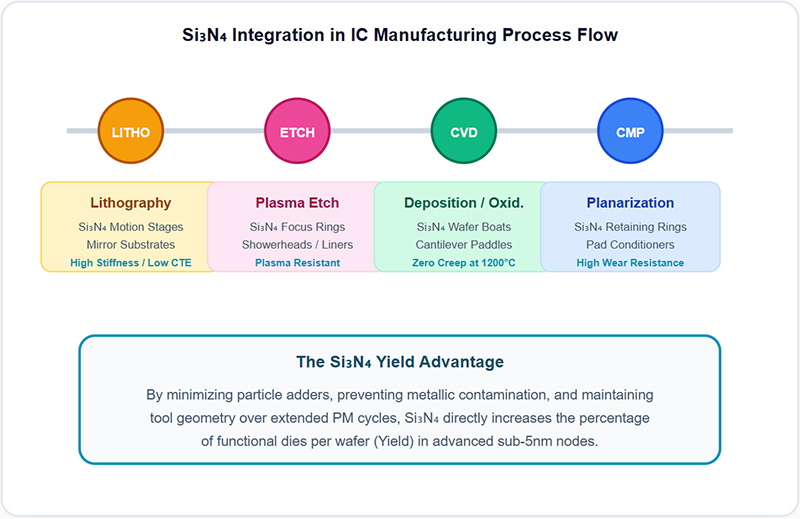

Diagramme 2: composants Si₃N₄ dans le flux de processus de semi-conducteurs
Avantages de rendement et de coût pour les Fabs
Augmentation du rendement des plaquettes
Dans les noeuds avancés, une seule micro-particule peut tuer un lot de plaquettes de plusieurs millions de dollars. Si₃N₄' sla très faible génération de particules et l’absence d’impuretés métalliques se traduisent directement par des pourcentages de rendement plus élevés, générant des millions de revenus supplémentaires par outil et par an.
Cycles PM prolongés
Chaque fois qu’un outil est ouvert pour la Maintenance préventive (PM) afin de remplacer les anneaux de mise au point usés, la fab perd 12 à 24 heures de production. Si₃N₄' Le faible taux d’érosion permet d’allonger de 30 à 50% les intervalles de particules, ce qui améliore considérablement l’efficacité globale de l’équipement.
Protection des outils
Contrairement au Quartz fragile (SiO₂) qui peut se briser lors des transferts de plaquettes robotisées et endommager l’esc, Si₃N#39; s haute résistance à la rupture (6-8 MPa·m½) s’assure qu’il survit aux impacts accidentels, protégeant les internes de la chambre de plusieurs millions de dollars.
Comparaison des matériaux de la chambre de gravure: Si₃N₄ vs Alternatives
| La propriété | Si₃N₄ (haute pureté) | Silicium (Si) | Quartz (SiO₂) | Al₂O₃ | SiC (CVD) |
|---|---|---|---|---|---|
| Taux d’érosion du plasma | Très faible ★ | haute | modéré | faible | Très faible |
| Résistance à la rupture | Haute (6-8) ★ | Faible (~1) | Très faible (~ 0,8) | Basse (3-4) | Basse (3-4) |
| Génération de particules | Ultra-faible ★ | modéré | Haute (écaillage) | modéré | faible |
| Conductivité électrique | isolant | semi-conducteurs | isolant | isolant | semi-conducteurs |
| Coût relatif | haute | moyenne | faible | moyenne | Très élevé |
★ meilleur équilibre des propriétés pour les anneaux de mise au point. Bien que CVD SiC offre une excellente résistance au plasma, son coût élevé et sa ténacité plus faible font de Si₃N₄ le choix préféré pour de nombreuses applications de gravure à grand volume où la résistance aux chocs et la rentabilité sont critiques.
Pourquoi s’associer à HUACIJULI pour Semiconductor Si₃N₄?
Frittage ultra-haute pureté
Procédés de frittage GPS/HIP propriétaires utilisant des poudres brutes 4N+. Contrôle strict des impuretés métalliques au niveau de ppb, assurant zéro contamination par ions mobiles dans votre fab.
Finition Cleanroom-Ready
Rectification et rodage CNC de précision dans des environnements de salle blanche ISO classe 6/7. Les pièces sont nettoyées par ultrasons et emballées sous vide pour éviter la contamination particulaire pendant le transport.
Maîtrise de la géométrie complexe
Capacités d’usinage 5 axes pour produire des profils d’anneaux de mise au point complexes, des modèles de trous de tête de douche à gaz, et des porte-à-faux de bateaux de wafer délicats aux tolérances micromètres.
Optimiser votre rendement Fab et vos Cycles PM?
Envoyez-nous vos dessins d’outils et les spécifications de la chimie du plasma. Notre équipe de matériaux semi-conducteurs concevra une solution personnalisée de haute pureté Si₃N₄ pour surperformer vos consommables actuels.
Demande de Consultation en ingénierie des semi-conducteursQuestions fréquemment posées (FAQ)
Q1: pourquoi utiliser Si₃N₄ au lieu de silicium pour les anneaux de mise au point de gravure plasma?
Bien que le silicium soit conducteur et bon marché, il se grave rapidement dans des plasmas à base de fluor, nécessitant un remplacement fréquent et générant un nombre élevé de particules. Si₃N₄ isNettement plus résistant chimiquementÀ ces plasmas, qui durent 2-3 fois plus longtemps, réduisant les temps d’arrêt de PM, et abaissant considérablement le taux de défaut de particules sur le bord de la plaquette.
Q2: comment Si₃N₄ prévient-il la contamination des tranches?
Semiconductor-grade Si₃N₄ est fabriqué avec une pureté > 99,99%. Les métaux alcalins (comme Na et K) et les métaux lourds sont strictement contrôlés au niveau des ppb. Cela empêchecontamination ionique mobile, ce qui peut déplacer des tensions de seuil de transistor et causer une défaillance catastrophique du dispositif. En outre, sa ténacité élevée empêche le micro-écaillage et l’écaillage qui frappe les parties fragiles de Quartz.
Q3: pourquoi les wafer Si₃N₄ sont-ils préférés au Quartz dans les fours CVD?
Dans les fours CVD à haute température et d’oxydation (jusqu’à 1200°C), les bateaux de Quartz (SiO₂) s’affaissent lentement et se déforment en raison du fluage à haute température. Cette déformation fait glisser, coller ou casser les plaquettes pendant le déchargement robotique. Si₃N remis expositionsFluage pratiquement nul à 1200°C, en maintenant une stabilité dimensionnelle parfaite et en évitant des incidents coûteux de rupture de tranches sur des milliers de cycles thermiques.
Q4: Si₃N₄ peut-il être utilisé dans le CMP (planarisation mécanique chimique)?
Oui. Si₃N₄ est largement utilisé pourBagues de retenue du CMP....... L’anneau de retenue maintient le support de la plaquette en place sous une forte force vers le bas. Si₃N₄' La dureté extrême (HV 15 GPa) et la résistance élevée à la rupture empêchent l’anneau de s’user ou de s’écailler, assurant une pression de polissage uniforme sur la plaquette et empêchant la contamination du lisier.
