Le changement de paradigme cinématique dans les roulements à éléments de roulement
La transition des roulements à outils monolithiques AISI 52100 ou M50 àRoulements céramiques hybrides(Si₃N₄ balles avec courses d’acier) n’est pas simplement une substitution matérielle; C’est une refonte fondamentale du bearing' s cinématique interne et régime tribologique. Alors que les turbomachines modernes, les moteurs de traction EV et les broches de précision poussent les valeurs DN (diamètre de l’alésage × RPM) au-delà de 1 000 000, les limites physiques de l’acier — en particulier sa haute densité et sa conductivité électrique — deviennent les principaux goulets d’étranglement pour la fiabilité et l’efficacité.
Le nitrure de silicium (Si₃N₄) présente une combinaison unique de faible densité, de module élastique élevé et de propriétés diélectriques à large bande passante. En modifiant la mécanique de contact hertzienne, en optimisant l’épaisseur du film de lubrification élastohydrodynamique (EHL) et en éliminant les moments gyroscopiques parasites, les éléments roulants Si₃N₄ permettent aux architectures de paliers de fonctionner aux extrémités de la courbe de Stribeck sans succomber à la fatigue à la surface ou à l’érosion électrique.
Paramètres matériels avancés: Si₃N₄ vs. roulement acier
Les améliorations de performance des roulements hybrides sont directement dérivées du delta dans les propriétés fondamentales des matériaux entre chaud pressé isostatiquement (HIP) Si₃N₄ et les aciers à roulement conventionnels.
| paramètre | HIP Si₃N₄ (céramique) | AISI 52100 / M50 (acier) | Impact tribologique/dynamique |
|---|---|---|---|
| Densité (ρ) | 3,20 g/cm³ | ³ de 7,85 g/cm | Réduit la force centrifuge et le moment gyroscopique De ~60%. |
| Module élastique (E) | 310 GPa | 210 GPa | Une rigidité plus élevée réduit la zone de contact hertzienne, minimisant le frottement par essorage. |
| Poisson' Rapport s (v) | 0.26-0.26 | 0,30 0,30 0,30 | Modifie les semi-axes de l’ellipse de contact, optimisant la distribution de la pression EHL. |
| Résistivité du Volume | > 10¹⁴ Ω·cm | ~ 10⁻⁵ Ω·cm | Agit comme une barrière diélectrique, empêchant l’électro-érosion capacitive par arc à travers le film d’huile. |
| Coefficient de dilatation thermique (CTE) | 3.2 × 10⁻⁶ /K | 12,5 × 10⁻⁶ /K | Maintient un dégagement interne précis et une stabilité de précharge sous gradients thermiques. |
| Résistance à la rupture | 6,0-8,0 MPa·m½ | ~ 15-20 MPa·m½ | Inférieur à l’acier, nécessitant un frittage de la hanche et une CND stricte pour empêcher l’écaillage fragile. |
Mécanique de Contact hertzienne et optimisation de Film EHL
L’interaction entre l’élément de laminage et le chemin de roulement est régie par la théorie de contact hertzienne. Parce que Si₃N₄ possède un module élastique 50% plus élevé que l’acier, l’ellipse de contact qui en résulte est plus petite. Cette altération géométrique a un impact profond sur le régime de lubrification élastohydrodynamique (EHL) et le frottement de glissement interne du roulement.

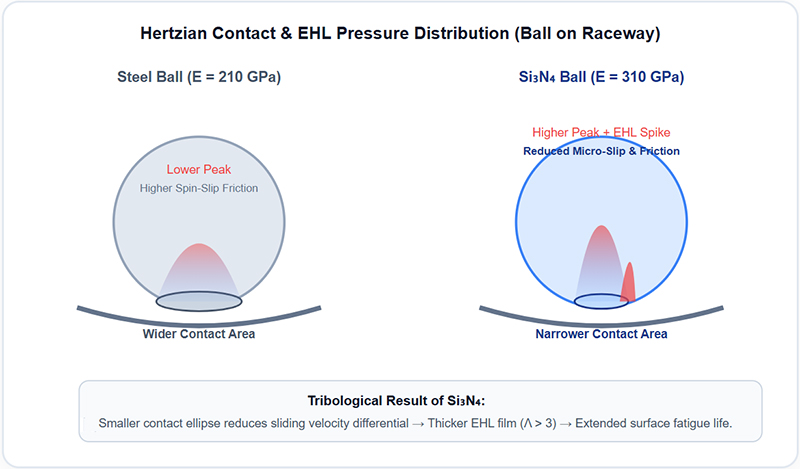

Diagramme SVG 1: Ellipse de Contact hertzienne et profil de pression EHL
Le phénomène d’essaimage
Dans les roulements à contact angulaire, les billes subissent un mouvement de rotation par rapport au chemin de roulement. Une ellipse de contact plus large (acier) crée une plus grande différence de vitesse à travers la zone de contact, générant un microglissement sévère et de la chaleur. L’ellipse de contact plus étroite de Si₃NFrottement de glissement d’essaimage, qui est la source de chaleur dominante dans les broches à grande vitesse.
Epaisseur spécifique du Film (rapport Λ)
Le rapport Λ (épaisseur du film lubrifiant divisée par rugosité de surface composite) détermine la tenue à la fatigue. Parce que Si₃N₄ génère moins de chaleur de friction, le lubrifiant ' s la viscosité reste plus élevée dans la zone de contact. Combiné à des surfaces céramiques plus lisses, cela fait pousser le rapport Λ bien au-dessus de 3,0 (régime EHL complet), séparant efficacement les asperities et empêchant les micropiqûres dues à la surface.
5 Core Dynamic & améliorations tribologiques
1. Moment gyroscopique & réduction de charge centrifuge
La force centrifuge propto pousse les billes contre la course extérieure, augmentant la contrainte de contact. Le moment gyroscopique provoque le dérapage des billes, générant une immense chaleur. Avec 41% de l’acier et#39; s densité, Si₃N₄ balles réduisent les deux charges parasites de ~60%, permettant au roulement de fonctionner à des valeurs DN ultra-élevées avec un dérapage minimal et l’embranchement thermique.
2. Isolation diélectrique et atténuation EDM
Dans les moteurs à entraînement par VFD, les tensions en mode commun induisent des courants de l’arbre qui s’arc à travers le film lubrifiant, ce qui provoque des canalisations d’usinage par décharge électrique (EDM). Si₃N₄' La résistance diélectrique (>10 kV/mm) et la résistivité de volume élevé bloquent complètement ces courants de décharge capacitifs, éliminant le mode de défaillance primaire dans les véhicules électriques modernes et les moteurs de traction industriels.
3. Stabilité de précharge thermique
L’acier se dilate de façon significative lorsqu’il est chauffé (CTE 12,5 ppm/K), ce qui augmente la précontrainte interne des roulements de broche à grande vitesse, ce qui entraîne un grippage. Si₃N₄' s faible CTE (3,2 ppm/K) signifie que les billes se dilatent à peine thermiquement. Cela maintient l’angle de contact technique et la stabilité de précharge sur de larges gradients thermiques, assurant une rigidité constante et une précision de rotation.
4. Débris Denting & résistance à l’usure
Dans les régimes de lubrification contaminés, les particules dures indentent les chemins de roulement en acier, créant des risers de contraintes qui provoquent l’écaillage. Les balles si ₃N₄ (HV ~1700) sont deux fois plus dures que l’acier et hautement inertes chimiquement. Ils résistent à l’indentation et ont tendance à écraser ou à pousser les débris de côté sans créer de graves arêtes élevées (accotements) sur le chemin de roulement, ce qui améliore le facteur de contamination ISO 281.
5. Survie de lubrification des limites
Pendant le démarrage, la famine, ou des conditions d’ehl marginales, le contact d’asperité se produit. L’appariement tribologique de Si₃N₄ contre l’acier présente un coefficient de frottement nettement plus faible et une plus grande résistance à l’usure adhésive (éraillage/éraillage) par rapport à l’acier. Cela fournit une marge de sécurité critique contre le grippage catastrophique lors de pannes de lubrification transitoires.
La physique de l’érosion électrique et le blindage diélectrique Si₃N₄
L’érosion électrique est la principale cause de défaillance prématurée des moteurs à onduleurs. Le schéma ci-dessous contraste le chemin de décharge électrique dans un roulement tout en acier avec le mécanisme de blocage diélectrique d’un roulement hybride Si₃N₄.

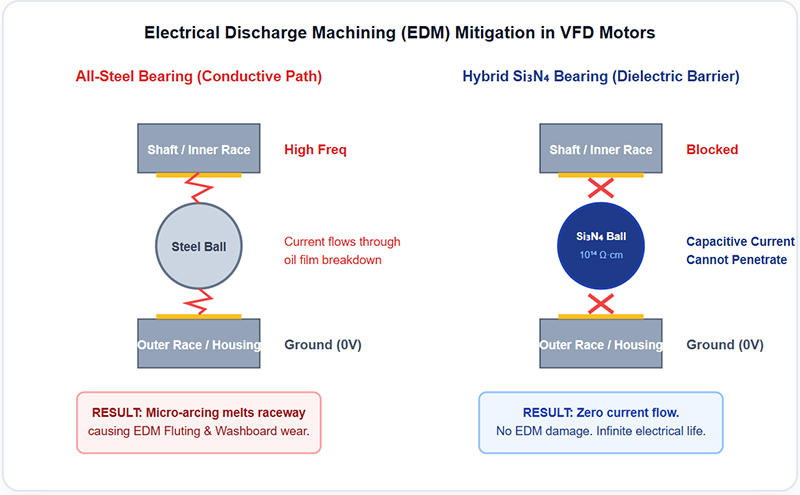

Diagramme SVG 2: mécanisme de caniflage EDM vs. Si₃N₄ blocage diélectrique
Applications haute fidélité dans l’ingénierie avancée
Moteurs de Traction EV (Architectures 800V)
À mesure que les plates-formes EV passent à des onduleurs SiC de 800V, les tensions en mode commun et les fréquences de commutation augmentent considérablement, ce qui aggrave les courants porteurs. Les roulements hybrides si ₃N₄ sont désormais des spécifications OEM obligatoires pour éviter les caniflages EDM à des vitesses de moteur supérieures à 20 000 tr/min, assurant ainsi la survie de la transmission au véhicule.#39; s cycle de vie de 15 ans.
Broches de machines-outils ultra-rapides
Le fraisage aérospatial nécessite des broches fonctionnant à des valeurs de 2 000 000+ DN. La réduction du moment gyroscopique et du frottement par dérapage fourni par les billes Si₃N₄ empêche le glissement thermique et maintient l’écoulement radial submicronique, permettant les finitions de surface précises requises pour les composants titane et Inconel.
Aérospatiale Turbines à gaz & générateurs
Dans les moteurs d’avion et les groupes auxiliaires de propulsion (apu), les roulements fonctionnent à des températures extrêmes où l’acier perd de la dureté et où les lubrifiants s’amenuisent. Si₃N₄' s la rétention du module d’élasticité à 800°C+, combinée à ses caractéristiques de survie de lubrification des limites, fournit des marges de fiabilité critiques pour la sécurité aérienne.
Arbre principal de l’éolienne & générateurs
Les éoliennes à grande échelle à entraînement direct souffrent de courants de mise à la terre errants. Les roulements isolés si ₃N₄ empêchent l’érosion électrique dans les roulements des arbres principaux et des générateurs, étendant les intervalles d’entretien de 2 ans à 7 ans et plus, réduisant considérablement le coût nivelé de l’énergie (LCOE) pour les parcs éoliens offshore.
Comparaison tribologique au niveau du système
| Ingénierie métrique | Roulement tout en acier | Hybride Si₃N raccord |
|---|---|---|
| Charge centrifuge à DN élevé | Haut (limites RPM max) | Réduit de ~60% |
| Coefficient de frottement Spin-Slip | Plus élevé (génère de la chaleur) | Plus bas (ellipse de contact plus étroite) |
| Résistance à la rupture diélectrique | Aucun (conducteur) | > 10 kV/mm (isolateur) |
| Décalage de précharge thermique | Important (risque de saisie) | Minimal (dégagement Stable) |
| ISO 281 facteur de vie (contaminé) | Référence de base | Considérablement amélioré |
Fabrication de précision et essais non destructifs (end)
La tenue à la fatigue des éléments de laminage en céramique est strictement régie par la distribution de Weibull des défauts de sous-surface. Le frittage standard laisse une microporosité qui agit comme concentrateur de contraintes sous des pressions hertziennes élevées. HUACIJULI emploie des protocoles de fabrication avancés pour garantir l’intégrité structurelle:
Pressage isostatique chaud (HIP)
Le traitement de la hanche post-frittage applique une pression d’argon isostatique à >1600°C, l’effondrement des micro-pores résiduels et la réalisation de > 99,99% densité théorique. Cela élimine les principaux sites d’initiation de la fatigue au cisaillement souterrain.
Ultrasons &; courant de foucault NDT
Chaque lot de production subit des tests d’immersion ultrasonique à haute fréquence et un balayage par courants de foucault pour détecter des inclusions ou des agglomérats submicronaux, assurant une microstructure sans défaut pour les grades aérospatiaux et de broches.
Finition sous-nanométrique
La finition magnétique abrasive avancée atteint la qualité ISO 3 (G3) sphericity (≤0.08μm) et la rugosité de surface < 0.005\mu. Cette topographie ultra-lisse est essentielle pour maximiser le rapport EHL à des vitesses extrêmes.
